iMac 21.5″ 螢幕維修

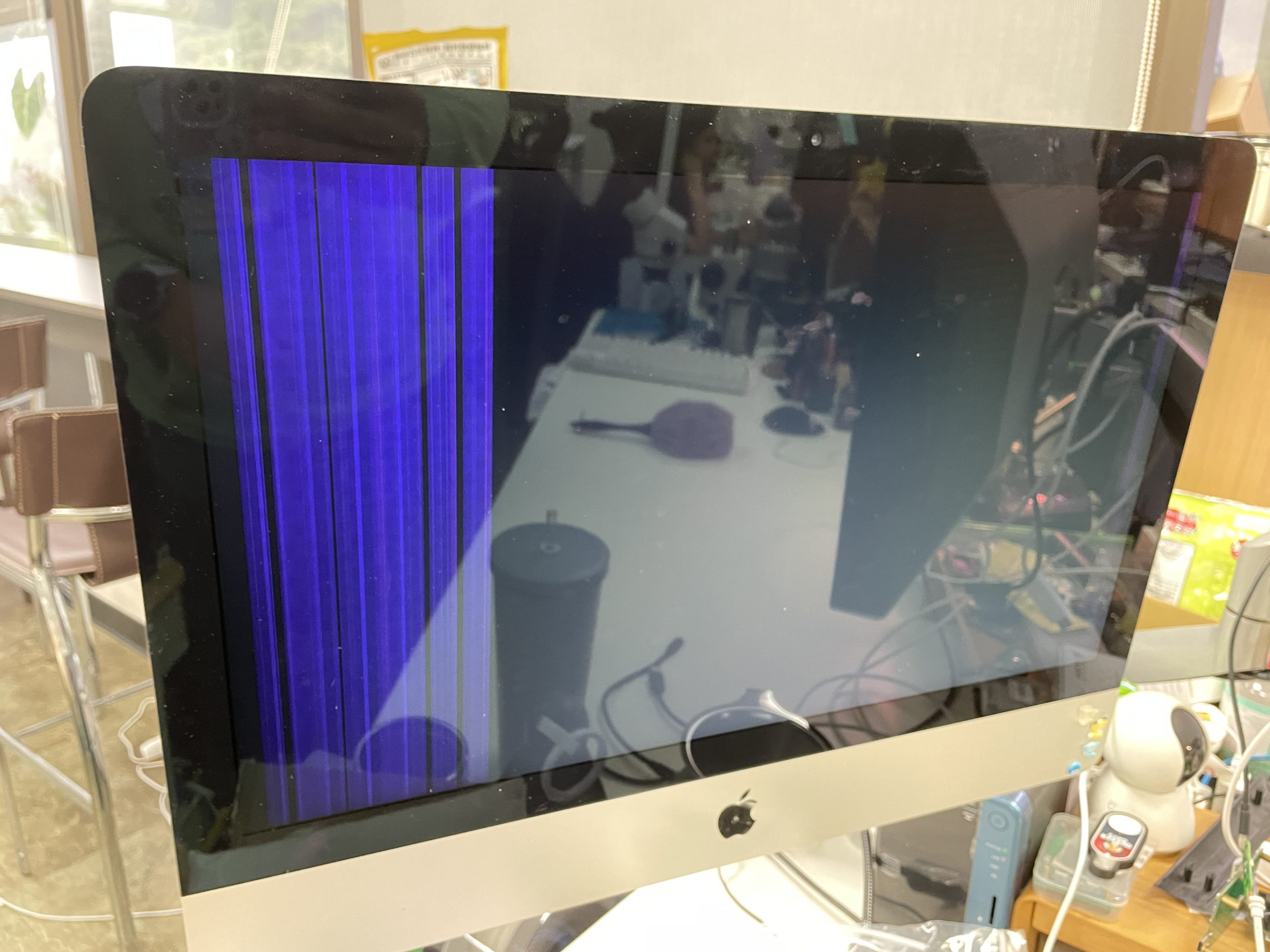

前兩個禮拜的禮拜五，我早上來到辦公室打開 iMac，畫面變成這個樣子。

多年的面板業經驗告訴我，這面板的 gate driver 出問題了。我搜尋了一下這個年份的 iMac 會發生的問題，發現它的顯示變成這樣是個通病，我並不孤單。

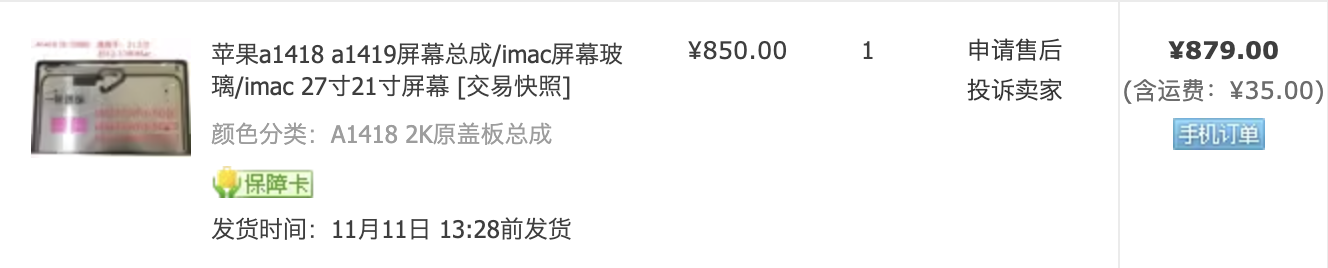

我上淘寶找了一下 iMac 的面板：

可能因為這只是片 full HD 的面板，跟 Macbook 的面板動輒都要台幣一萬塊以上比起來，這片面板不算貴。而且 iMac 的面板是跟前方的玻璃膠合在一起的，雖然有些維修店家有辦法但換玻璃或面板，但那需要加熱的設備，自己在家修沒辦法，所以只能買跟玻璃在一起的面板總成來更換。

我下了單，上禮拜三從集運倉發出來，因為高雄港塞港，到了禮拜三才收到，今天就來換面板。

拆機

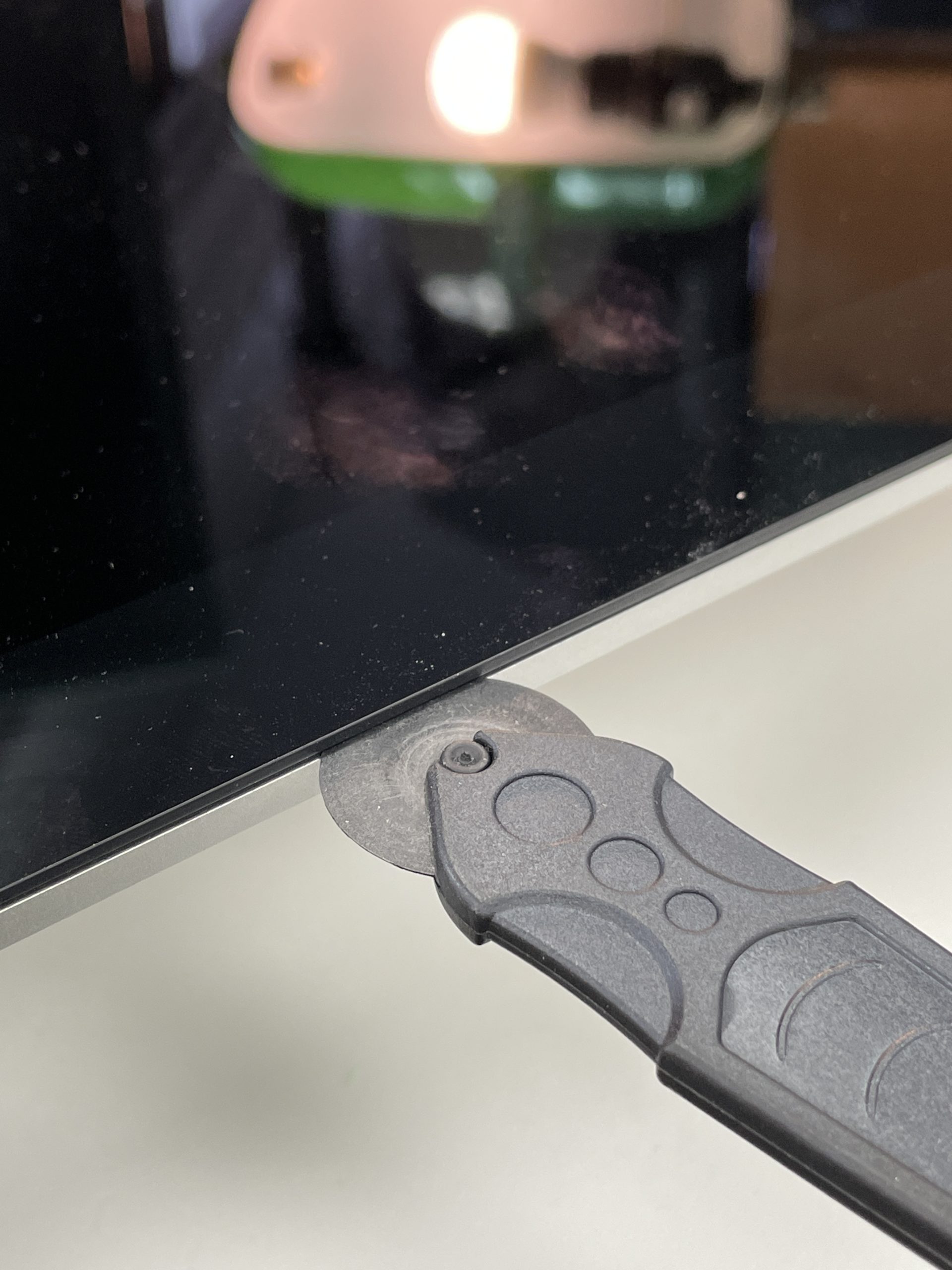

iMac 的面板和機身是用雙面膠黏起來的，一顆螺絲都沒有，因此拆機完全用不到螺絲起子。取而代之的，是一個看起來像 pizza 刀的滾輪狀切割工具。

這個切割工具的刀刃是一片很薄很薄的塑膠片，將它從玻璃和鋁機殼之間的縫隙插進去後，來回滾動，把雙面膠割斷，就可以把面板跟機身分離。

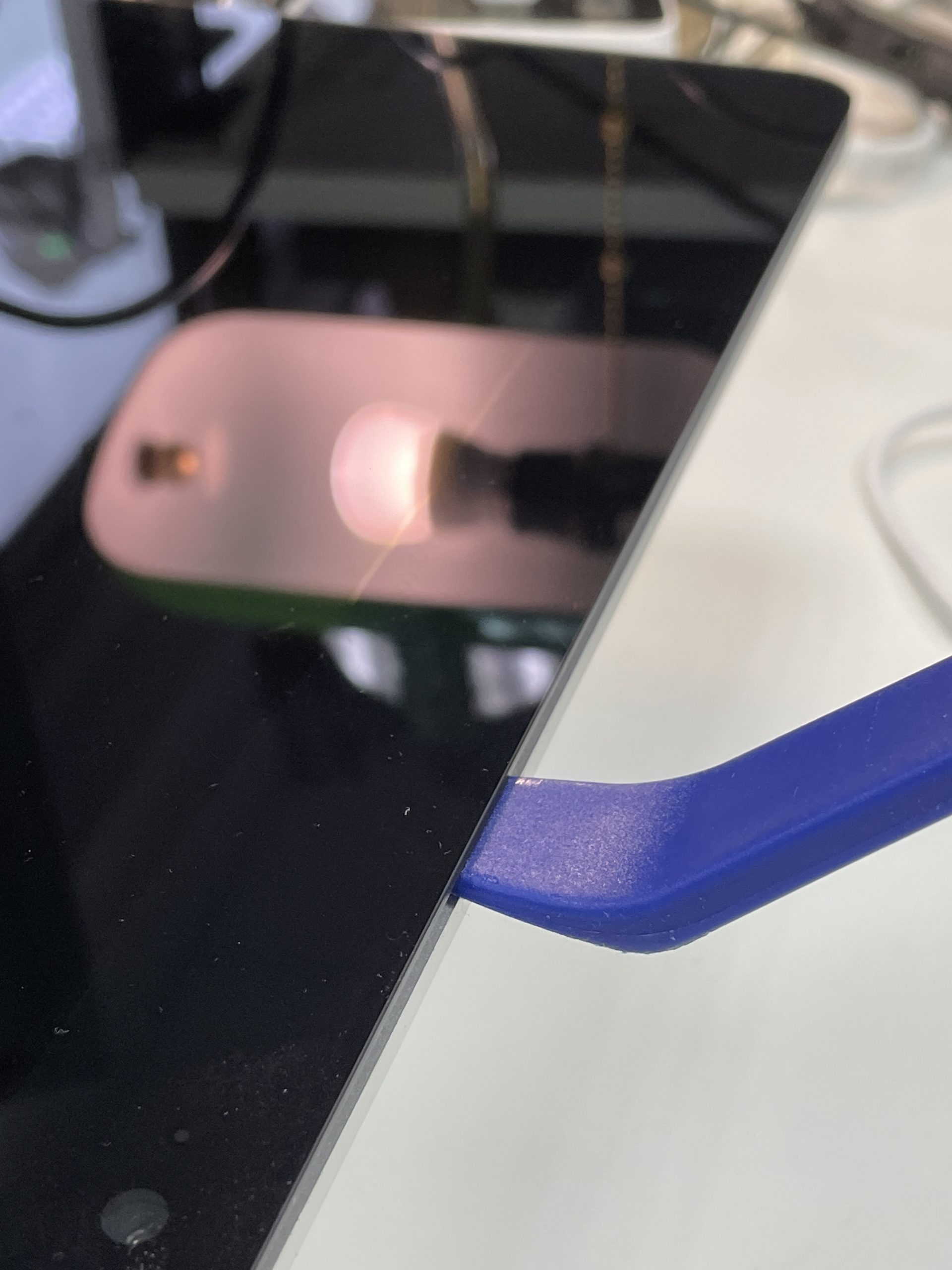

由於前一陣子幫 Guava 的 iMac 換 SSD 我已經拆過一次 iMac，這個動作我已經滿熟練的。來回滾動切割器，把三邊的雙面膠都切開後，就可以用撬棒慢慢把面板玻璃撬起來。

由於切割器只能切到上面、左邊、右邊這三邊的雙面膠，螢幕下方因為是埋在鋁機殼的凹面裡，切不到，所以翹起玻璃時這邊的雙面膠還黏著，可以明顯看到玻璃受力時的變形。這個動作不能太急，不然有可能把玻璃凹破。

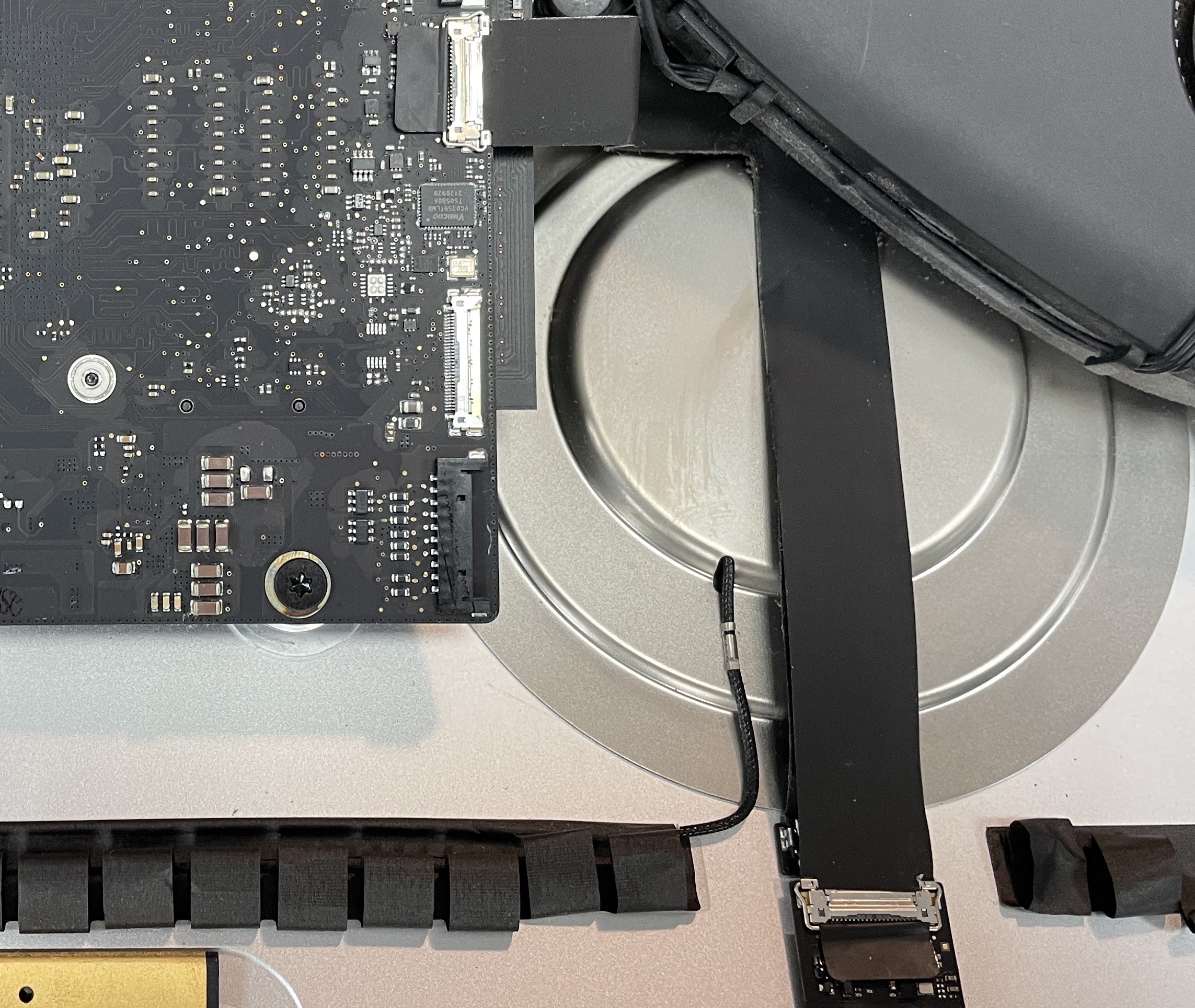

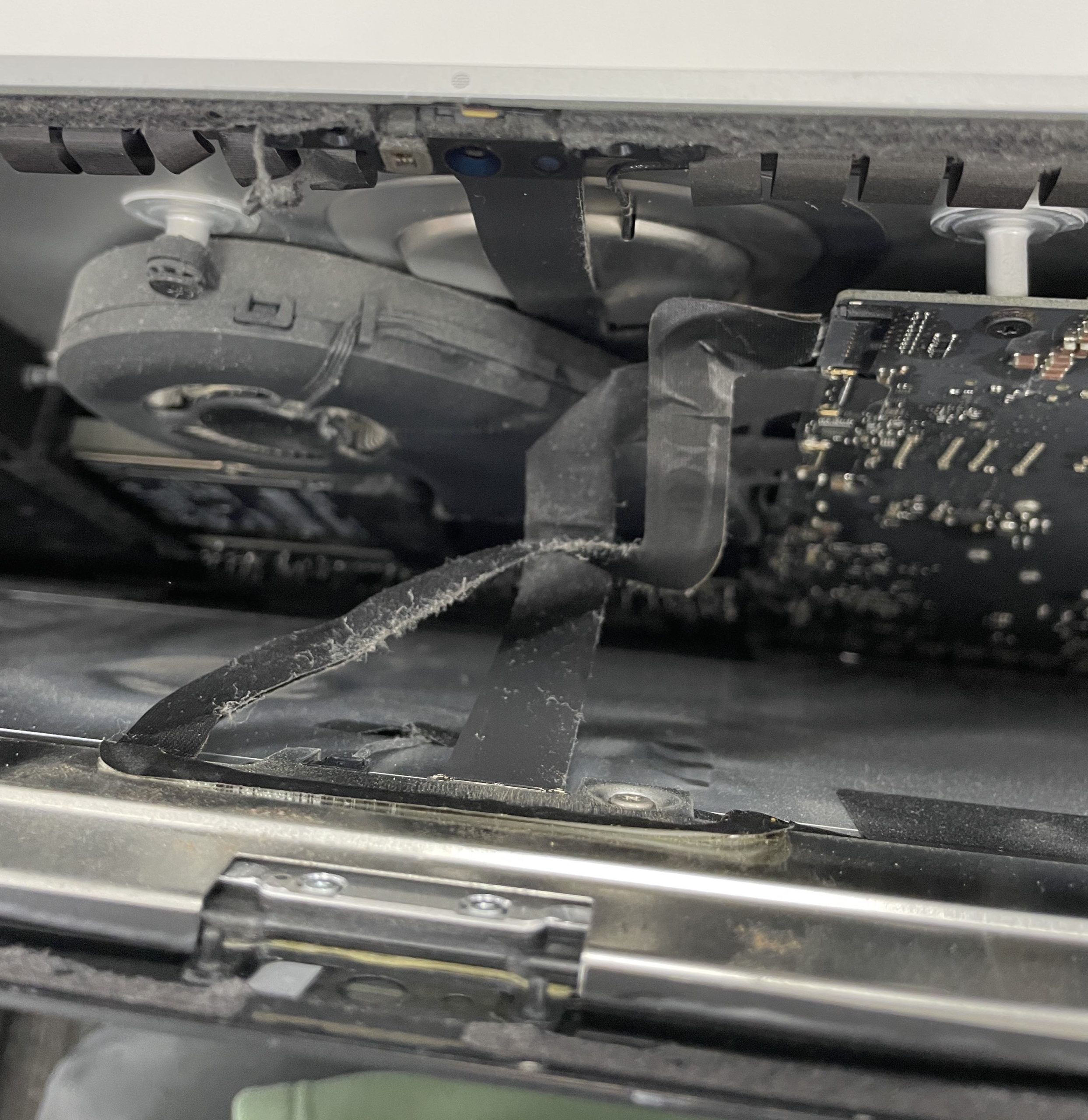

面板跟機殼分離後，從上方的縫隙裡可以看到兩條排線。從連接器來看，上方的那一個應該是背光的排線，下面那個則是面板的訊號，這個年代的面板應該是走 LVDS 或 eDP 吧我猜。

換硬碟

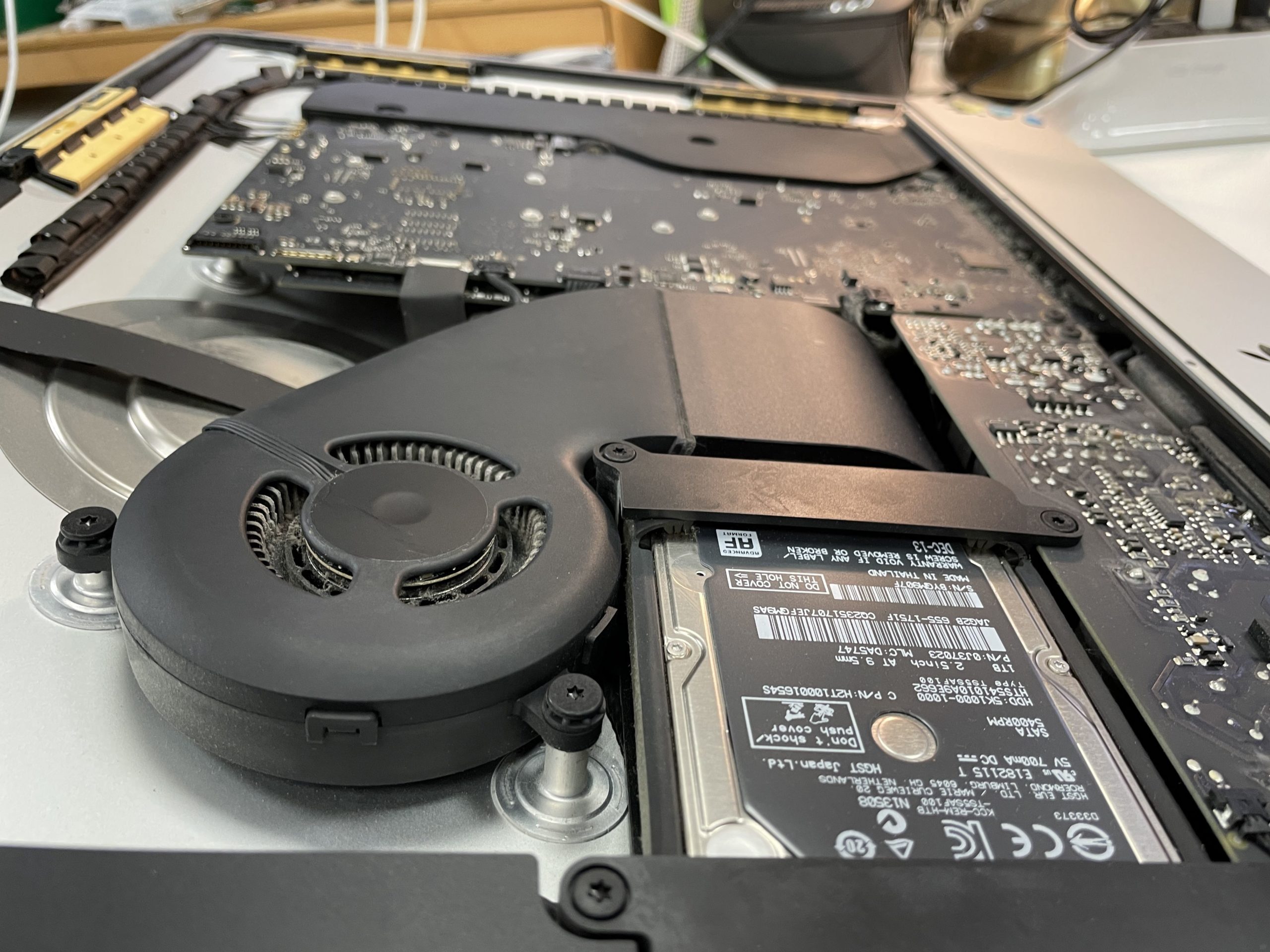

拆開之後就可以看到滿滿時代感的內部結構。

這台是 late 2013 的 iMac 21.5“，購於 2014 年初，算算已經超過十年了。CPU 是 Intel 的 Core i5-4750R，22 奈米製程，搭配的記憶體還是 DDR3。機器裡原來的硬碟是 500GB 的機械式硬碟，是 HGST 的 2.5“ SATA 硬碟，我這次也打算趁著拆機把它換成 SSD。

自從 M2 的 SSD 開始流行後，現在 2.5“ 的 SSD 其實不是很好買， 我直接在淘寶上買了 iMac 改機專用的 2.5“ SSD。我猜它裡面也是 M2 的 SSD，再搭配個轉板變成 2.5” 的樣子。

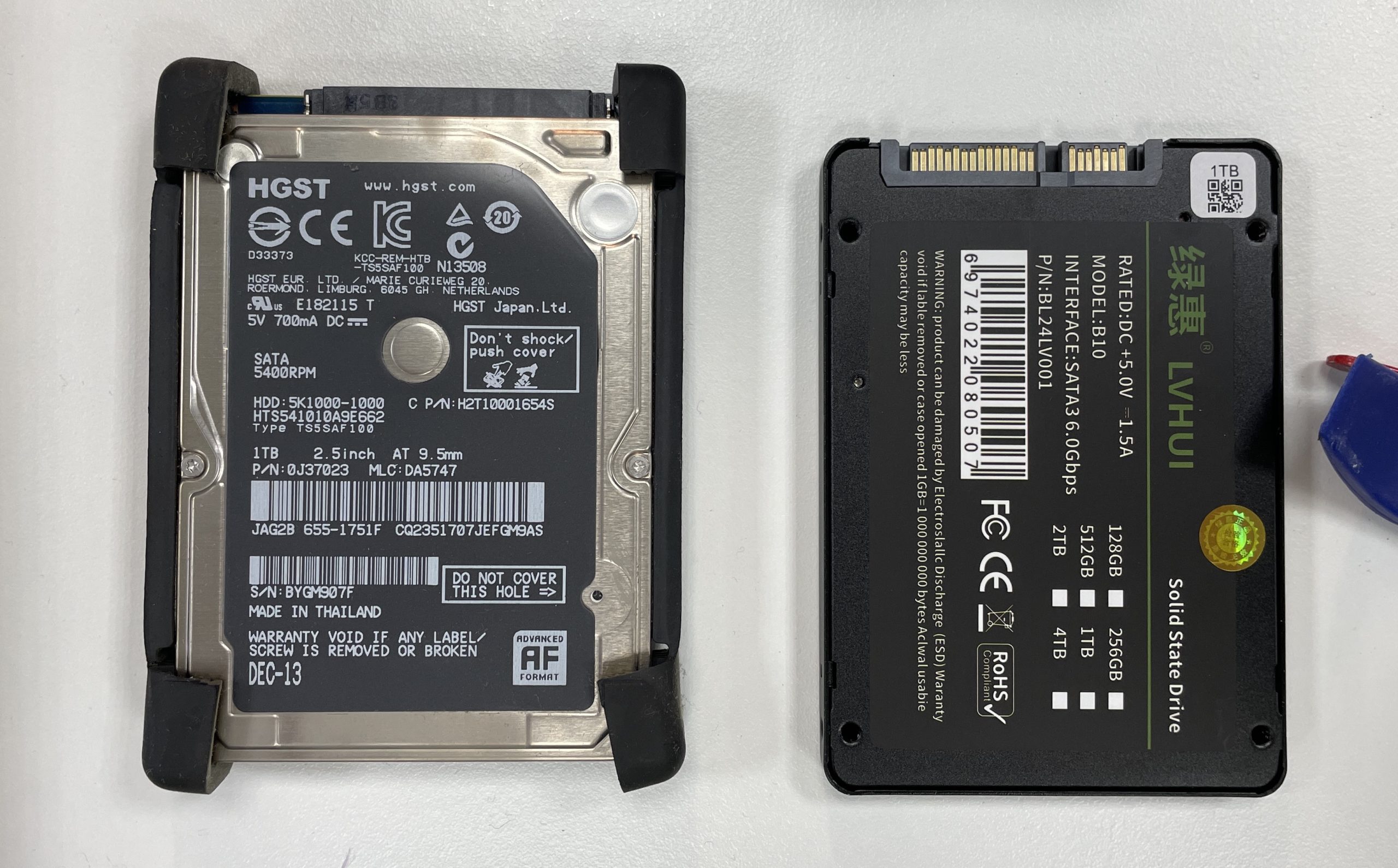

左邊是原來的 HDD，右邊是我要換上去的 SSD。很妙的是，原來的機械式硬碟，上面的耗電寫的是 5V 700mA max，但新的 SSD 上面的電源需求標示是 5V 1.5A。沒想到 SSD 竟然比機械式硬碟要耗電，而且將近是 HDD 的兩倍。

換面板

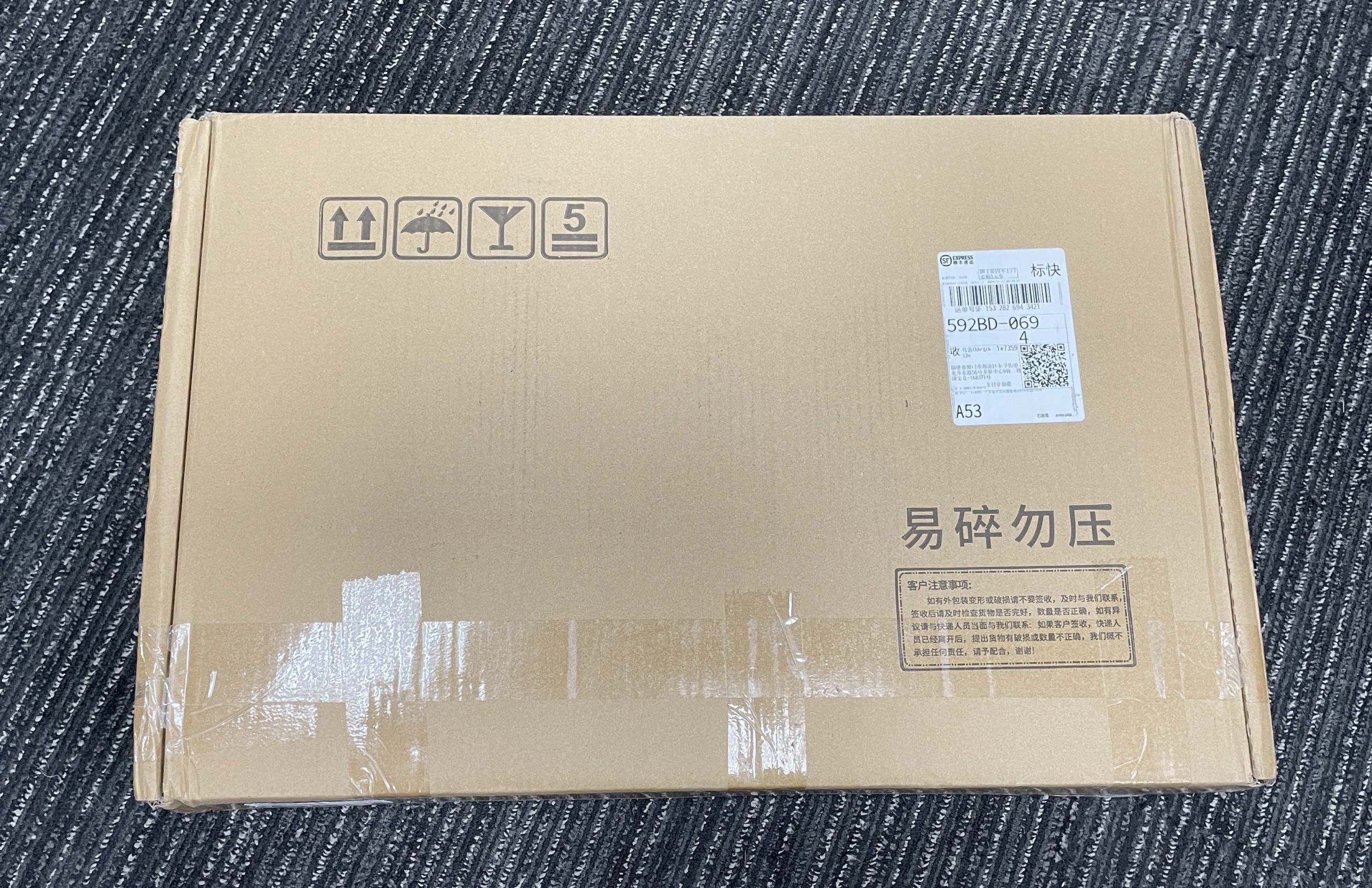

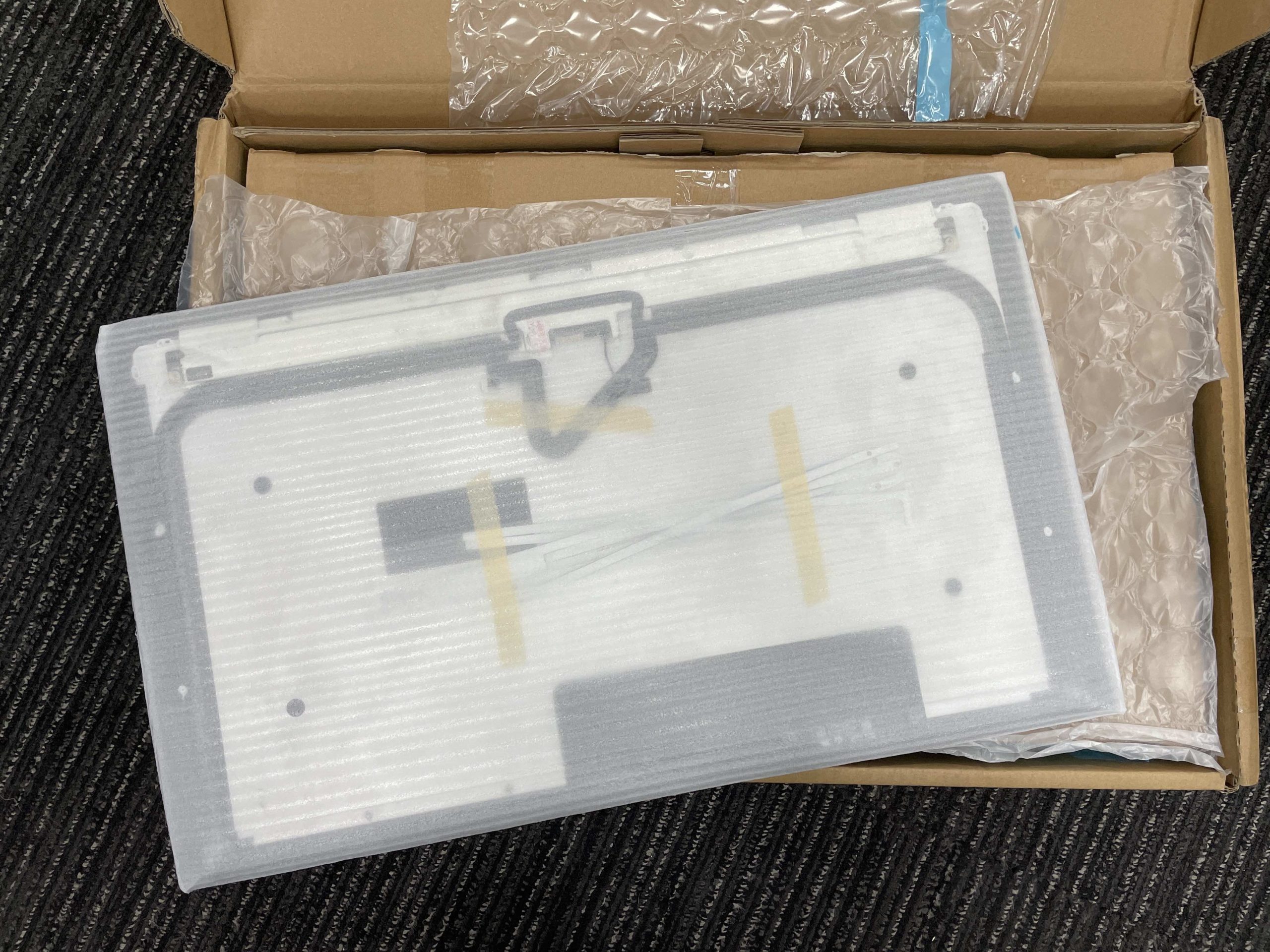

接下來就是這次的主要任務了。面板從淘寶的廠商經過海快集運遠渡重洋來到我手上，被保護得蠻好的。這是它的外包裝紙箱，拿起來的手感很堅固。

其實之前做液晶燈箱時，我也從淘寶買過各種液晶面板，對於這些賣家包裝的能力都蠻有信心的。這次的面板也包得很好，除了外箱很堅固之外，裡面也用高密度泡綿保護得很好。

我收到包裹時，找不到雙面膠膠條，問了賣家才知道他們把它貼在面板背面。

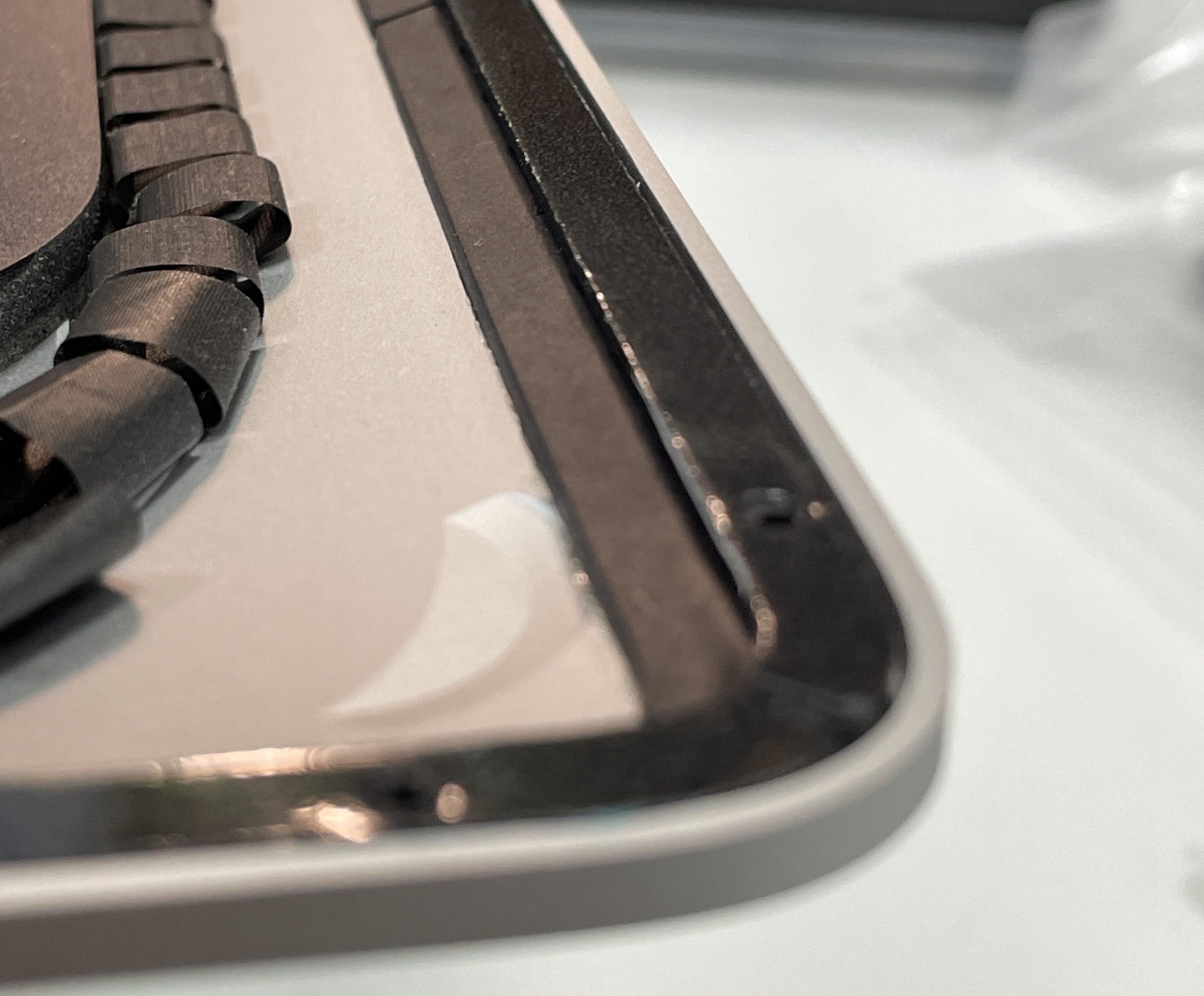

其實這整件事最難的可能是貼雙面膠，因為它很細、很軟，分成 6 段框住整個螢幕周圍，又只有一次下手的機會，貼壞了那一段就毀了。還好上一次幫 Guava 換硬碟的時候我已經做過一次了，也知道什麼形狀的膠條大概是在哪個位置，稍微對一下就找到每一條的位置。

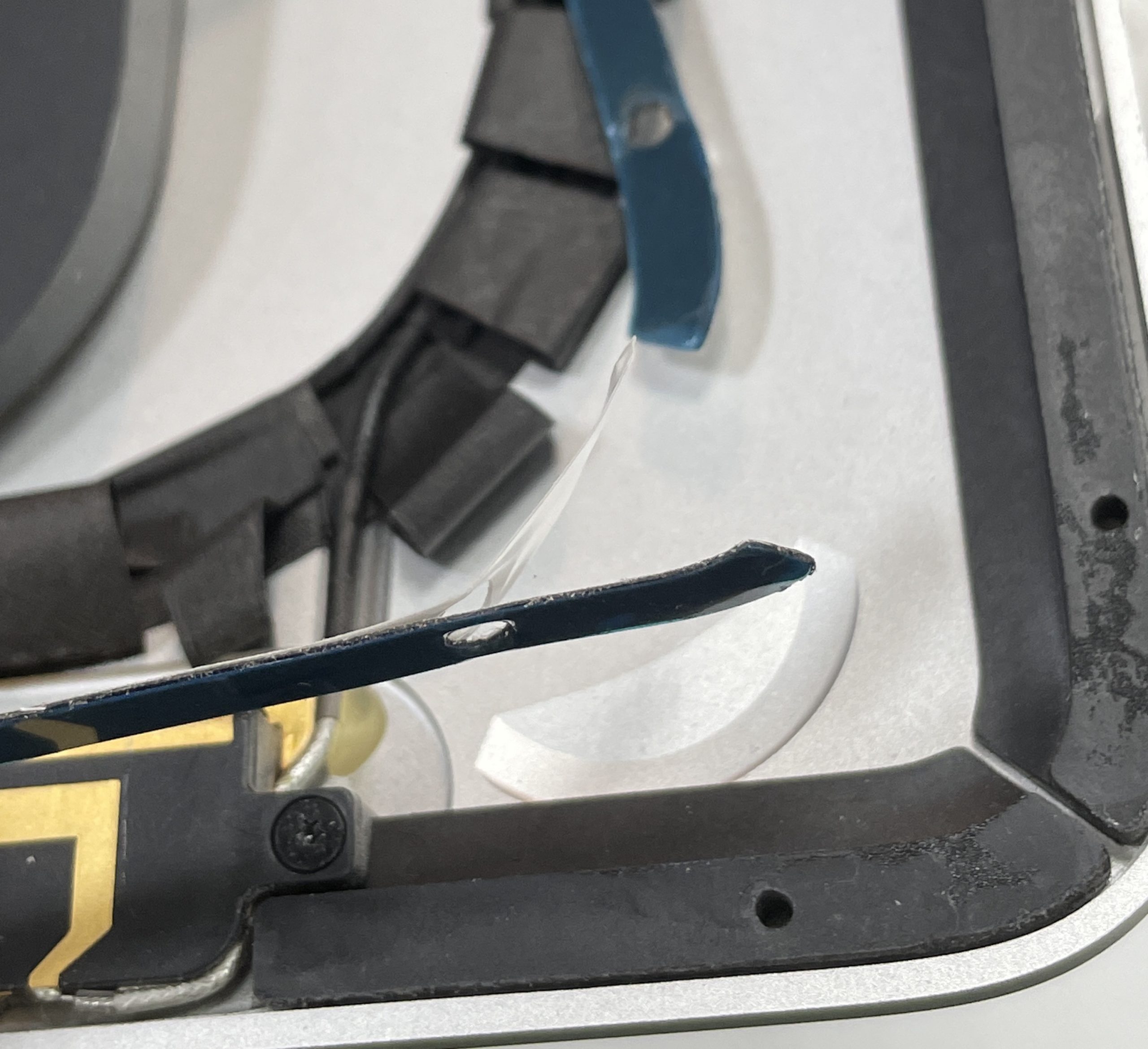

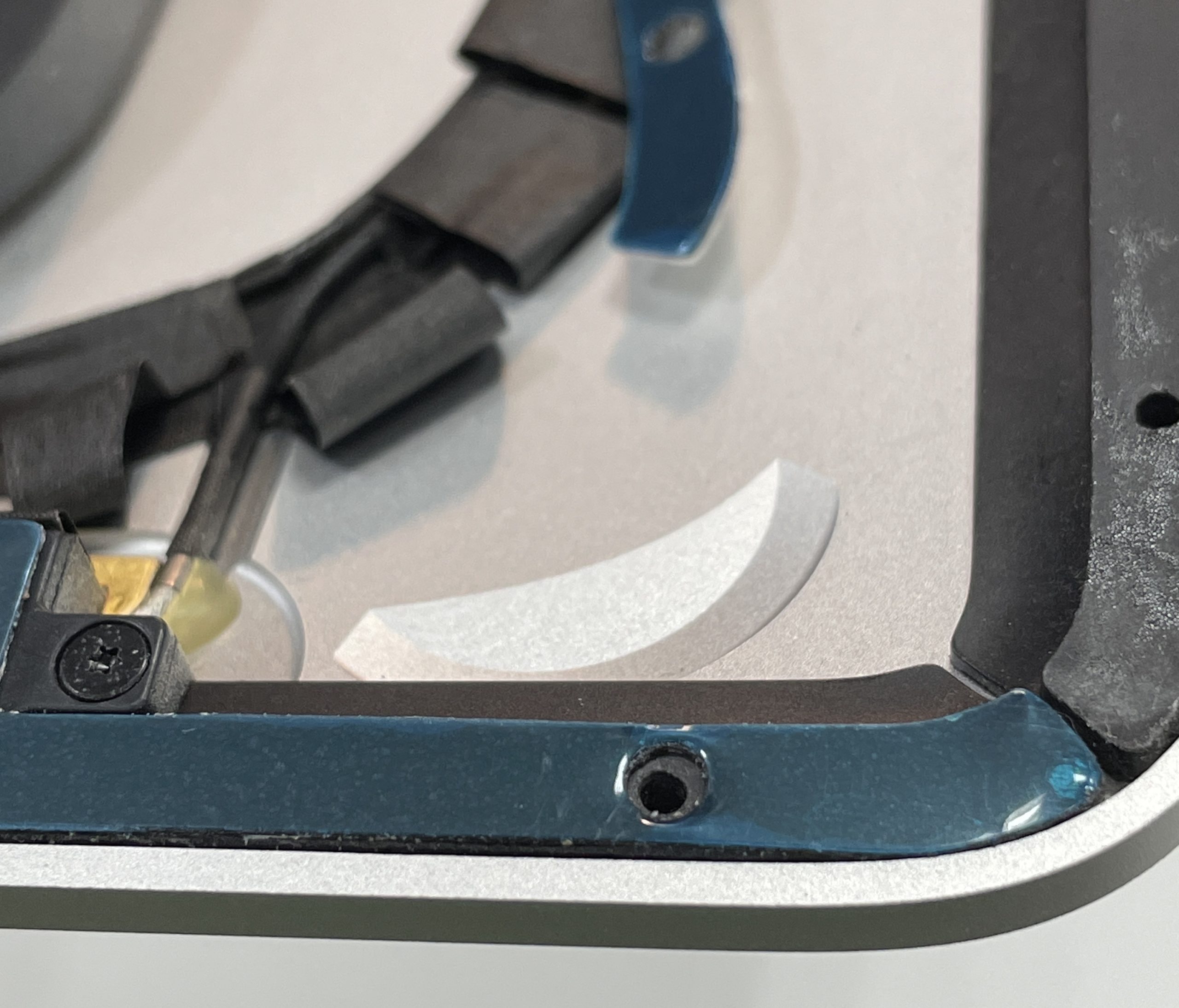

這個膠條雙面都有保護，一面是離形紙、另一面是藍色的塑膠片。貼的時候，先把比較軟的離形紙撕掉，膠條可以靠著比較硬的塑膠片維持形狀，就比較好貼。

全部都貼上去後，再把藍色的保護片撕掉，就可以準備把螢幕蓋回去了。

iMac 的背蓋上有一圈導電塑膠，在面板蓋上時會跟面板背面的金屬蓋板接觸，這樣背蓋跟面板就形成一個 Faraday cage，讓裡面的 EMI 不會漏出來。而 Wi-Fi 和藍芽天線則在螢幕的右側和上方靠近邊緣處。天線後方會被機殼遮蔽，但前方只有玻璃，不會遮蔽訊號。

巧妙的 Wi-Fi 天線

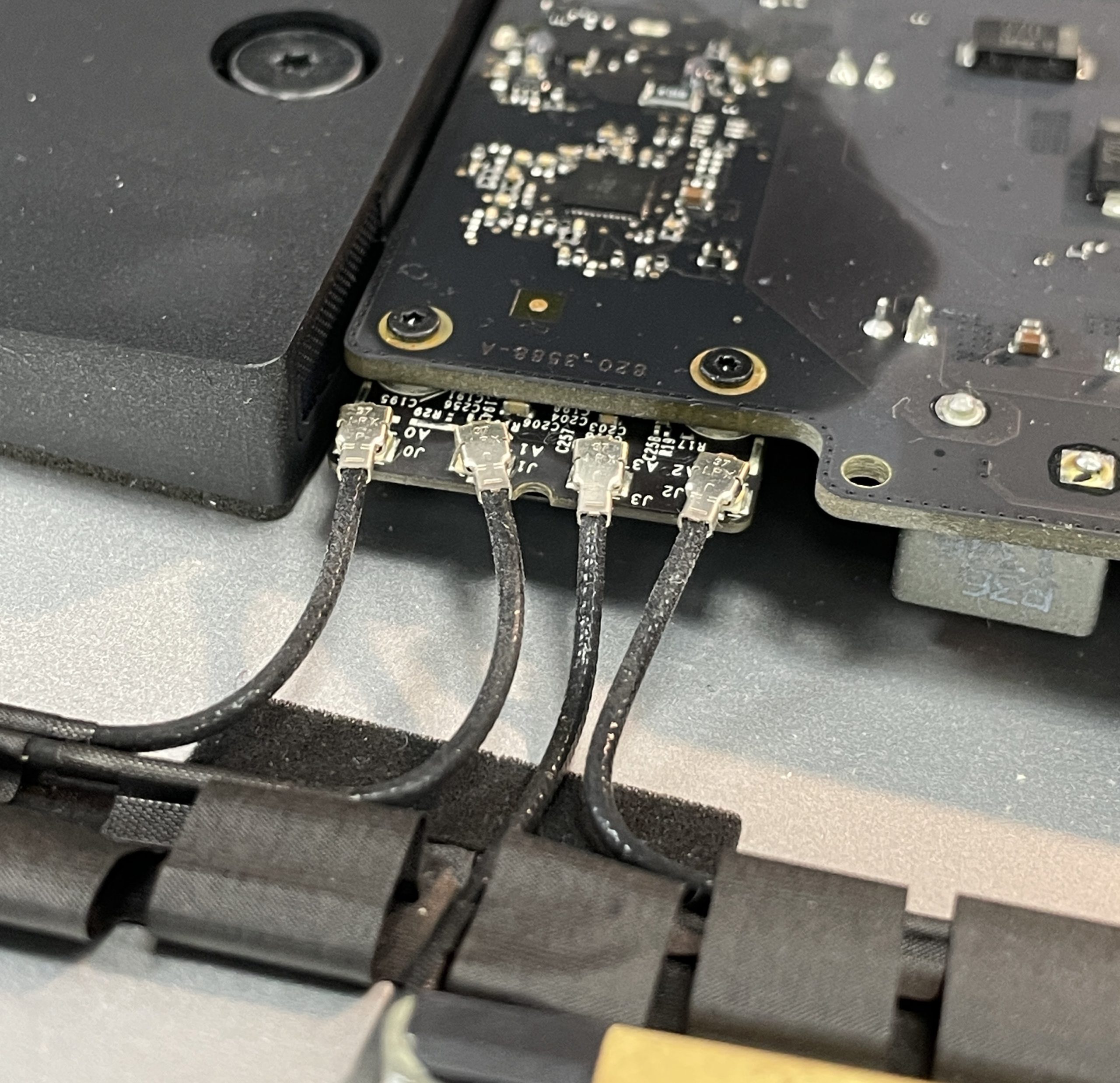

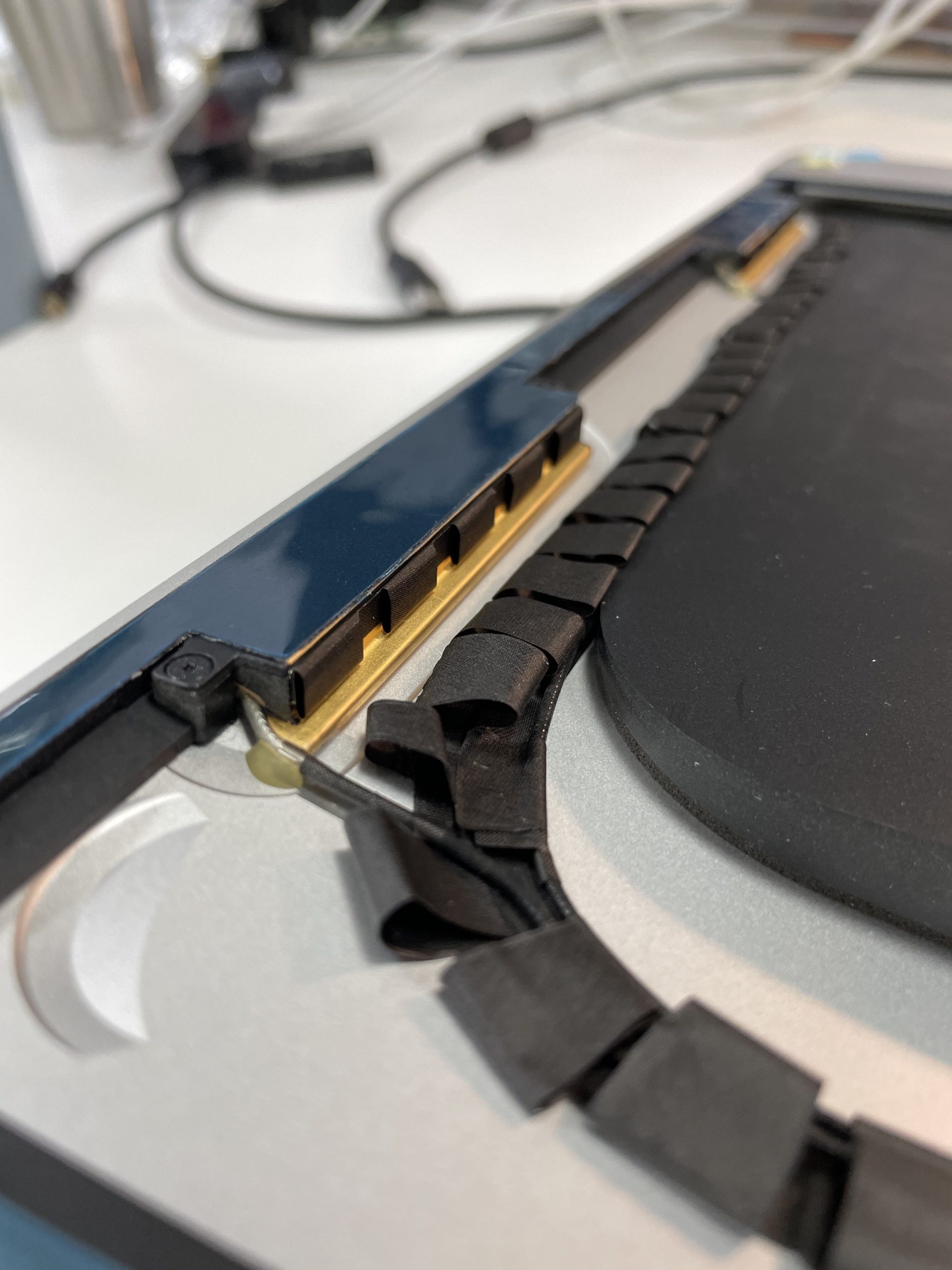

我看了一下主機板上的出線，這台 iMac 總共有 4 支 Wi-Fi 天線。兩支在螢幕側邊、一支在螢幕上方，最妙的是第四支，它往後走到背蓋中間那個蘋果 mark 裡面。

原來背蓋上那個 Apple 的 logo 是塑膠的，裡面藏了一組 Wi-Fi 天線。Apple 這樣設計應該是為了避免機器後方全部被鋁殼遮蔽，導致 Wi-Fi 的場型太差。

最後，我把膠條上的藍色保護片撕掉，再把面板壓回去，就完成了。修面板從頭到尾都用不到螺絲起子，也只有 iMac 才會這樣吧。

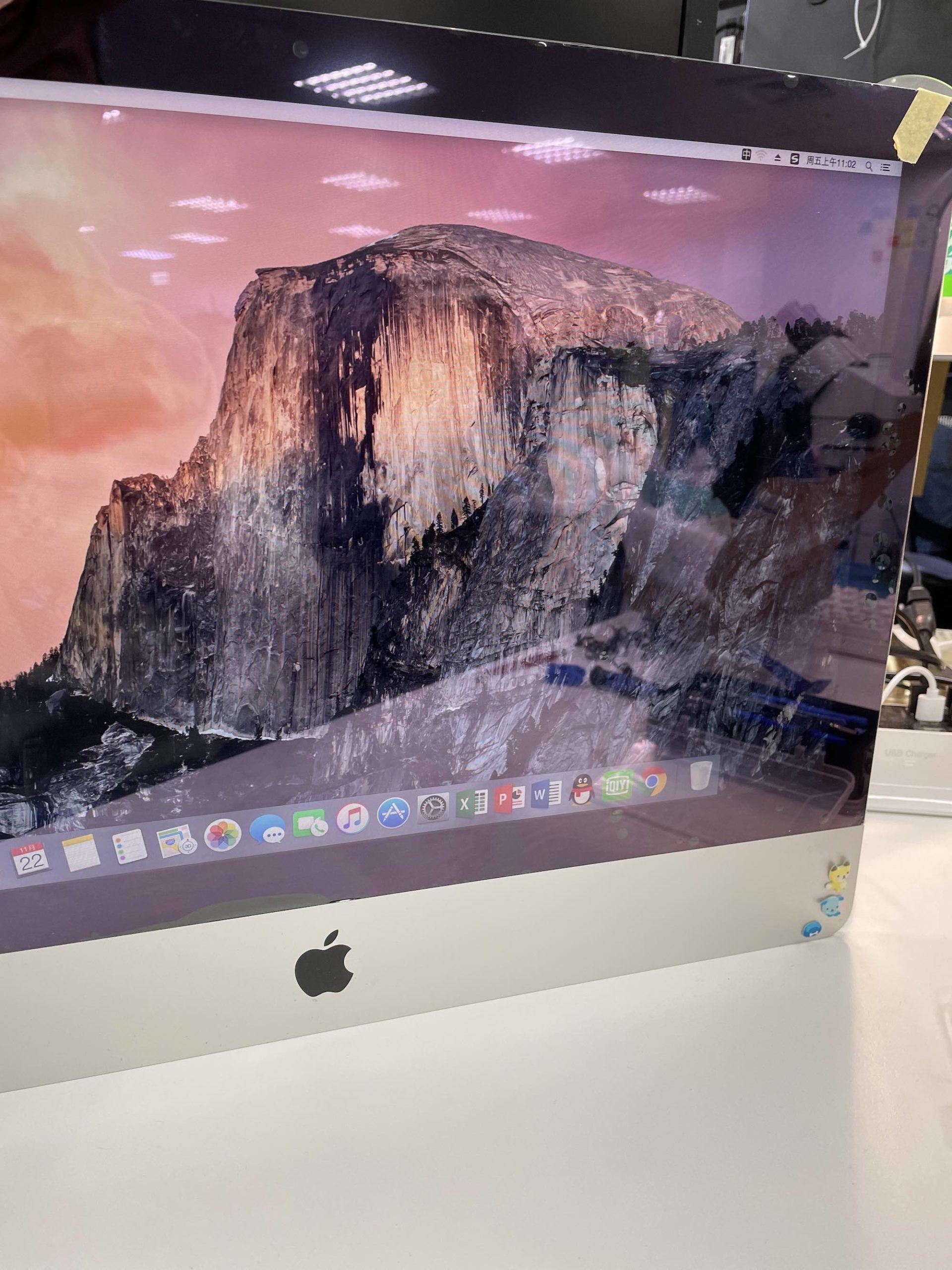

好啦，這台 10 歲的 iMac 復活了，希望它可以再戰十年。
