Day 92 太陽能板安裝

幫我們修鐵皮屋頂的鐵工，今天要來幫我把太陽能板裝到屋頂上。

鐵工老闆今天只派了一位師傅來，我近中午到工地時，老江已經跟他合作把所有 10 片太陽能板搬到屋頂上了。今天的天氣非常炎熱，在屋頂上工作非常辛苦，於是我帶了一些飲料過去。。

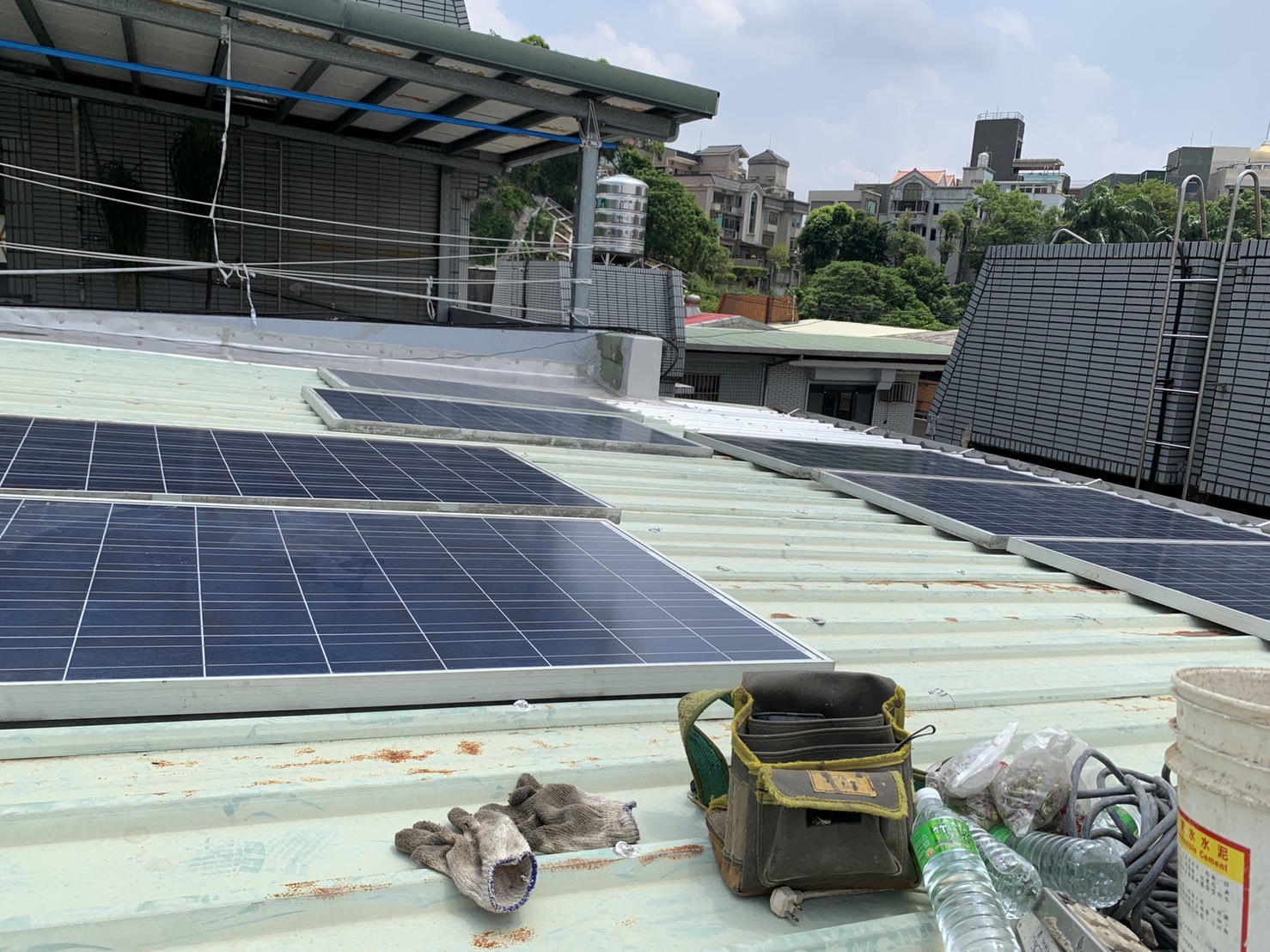

我到工地時，剛鎖好最前面三片板子，也就是我標示好的 A、B、C 三片有特殊接頭的板子。其它板子則依序放在旁邊。

太陽能板要固定在鐵皮屋頂上有很多種方法，我之前也找了太陽能自炊社團裡一些照片給鐵工老闆參考，不過後來老江說他們有做過太陽能板的固定，所以工法就讓他們自己決定了。

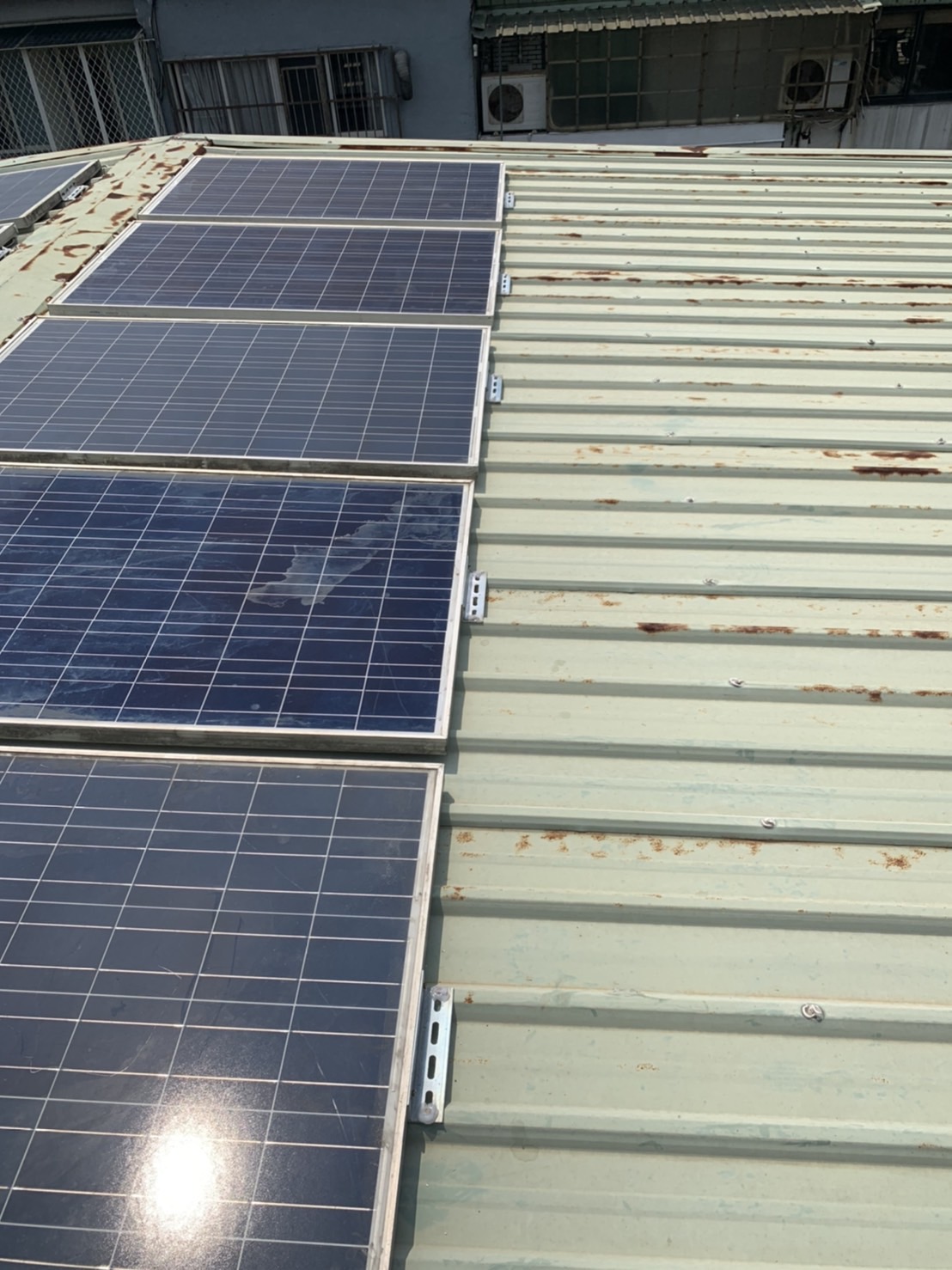

今天看了才知道，原來他們是用角鋼裁切成小段，鎖在鐵皮屋頂的鋼骨上，另一側再直接鎖在太陽能板的鋁框上。

這樣做是最簡單、最便宜但也相當可靠的做法，美中不足的地方就是太陽能板下方缺乏空氣對流的散熱空間，板子工作時的溫度會偏高，影響效率。不過反正我發電是發爽的，只要有電我就心滿意足了。

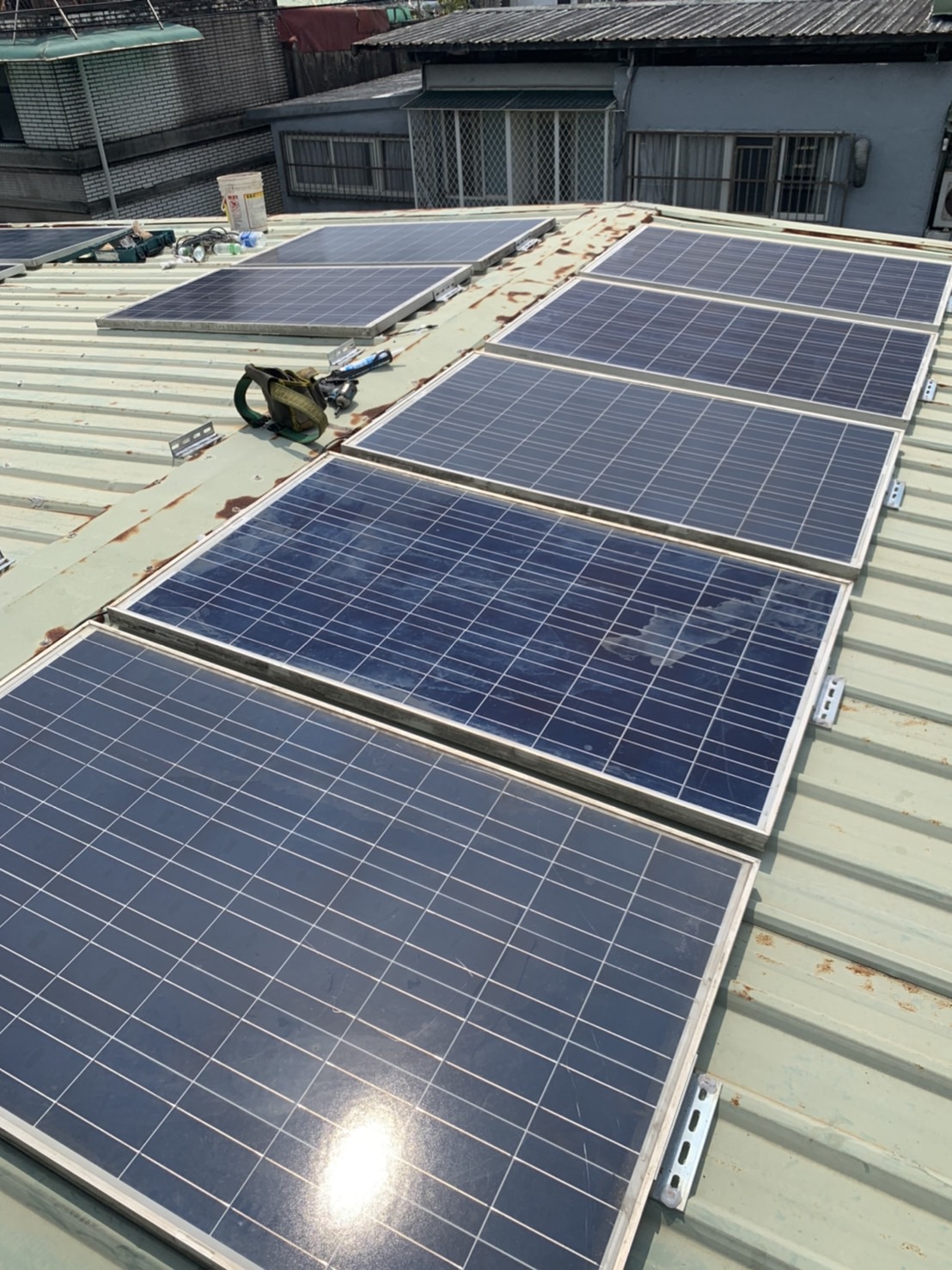

後來老江再傳照片來時，已經固定好 7 片了。

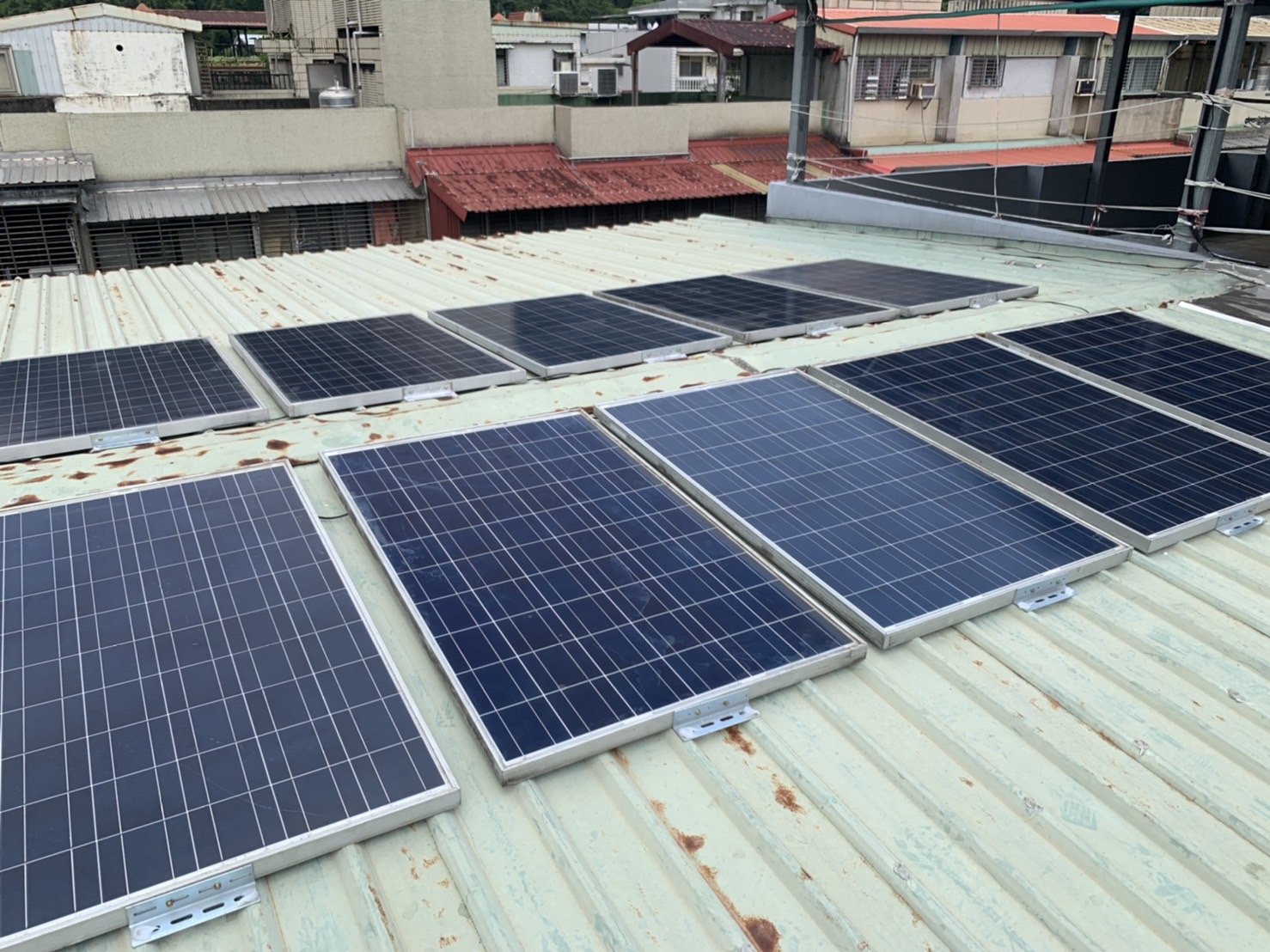

這是最後 10 片都完工的樣子。

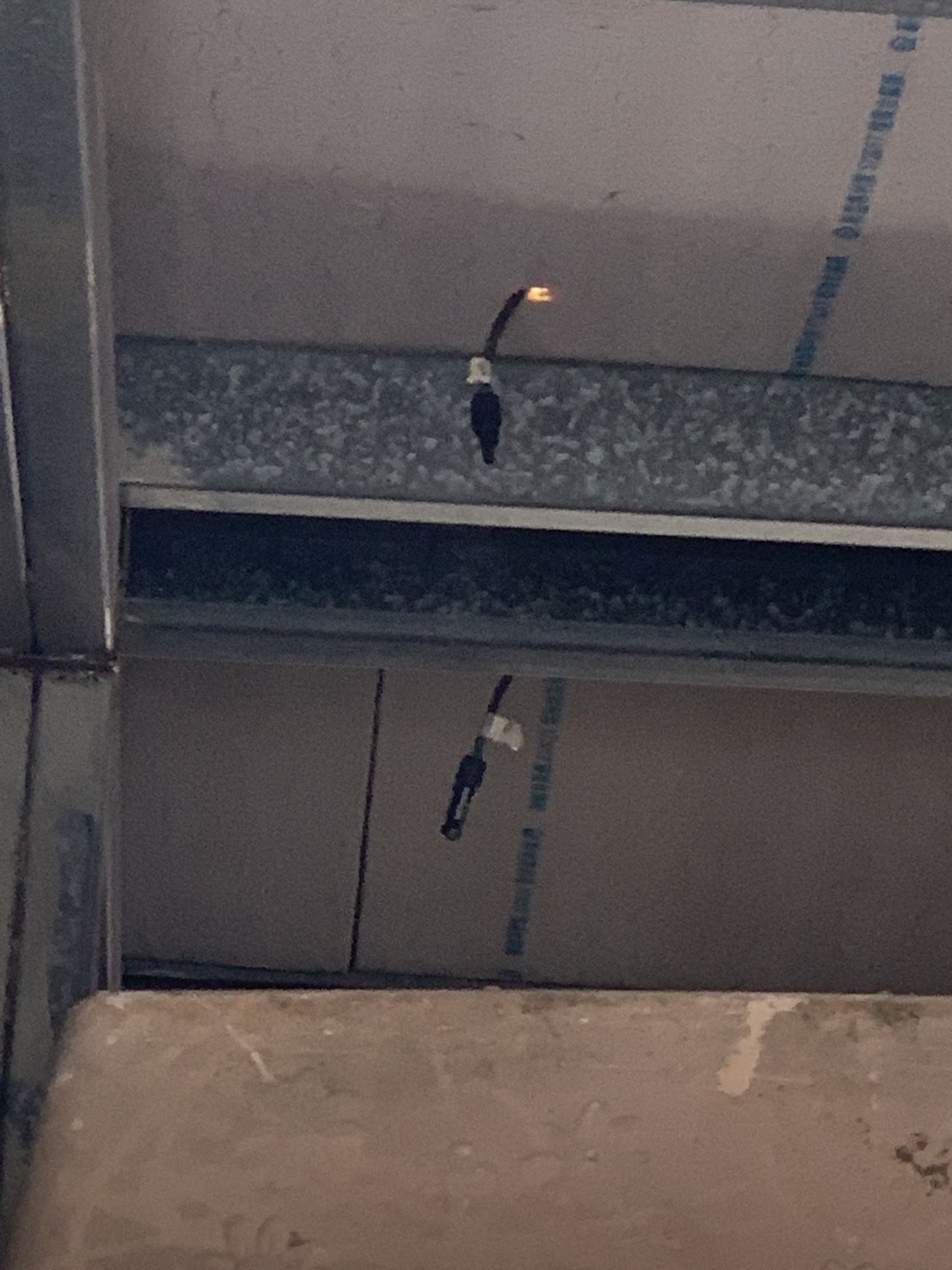

由於我不想爬到屋頂上去處理接線的事，我就請鐵工在屋頂邊緣鑽兩個小洞，把最外面兩條電纜穿過鐵皮屋頂。

這樣我只要爬到水泥屋頂上，就可以處理 MC4 接頭延長的事。

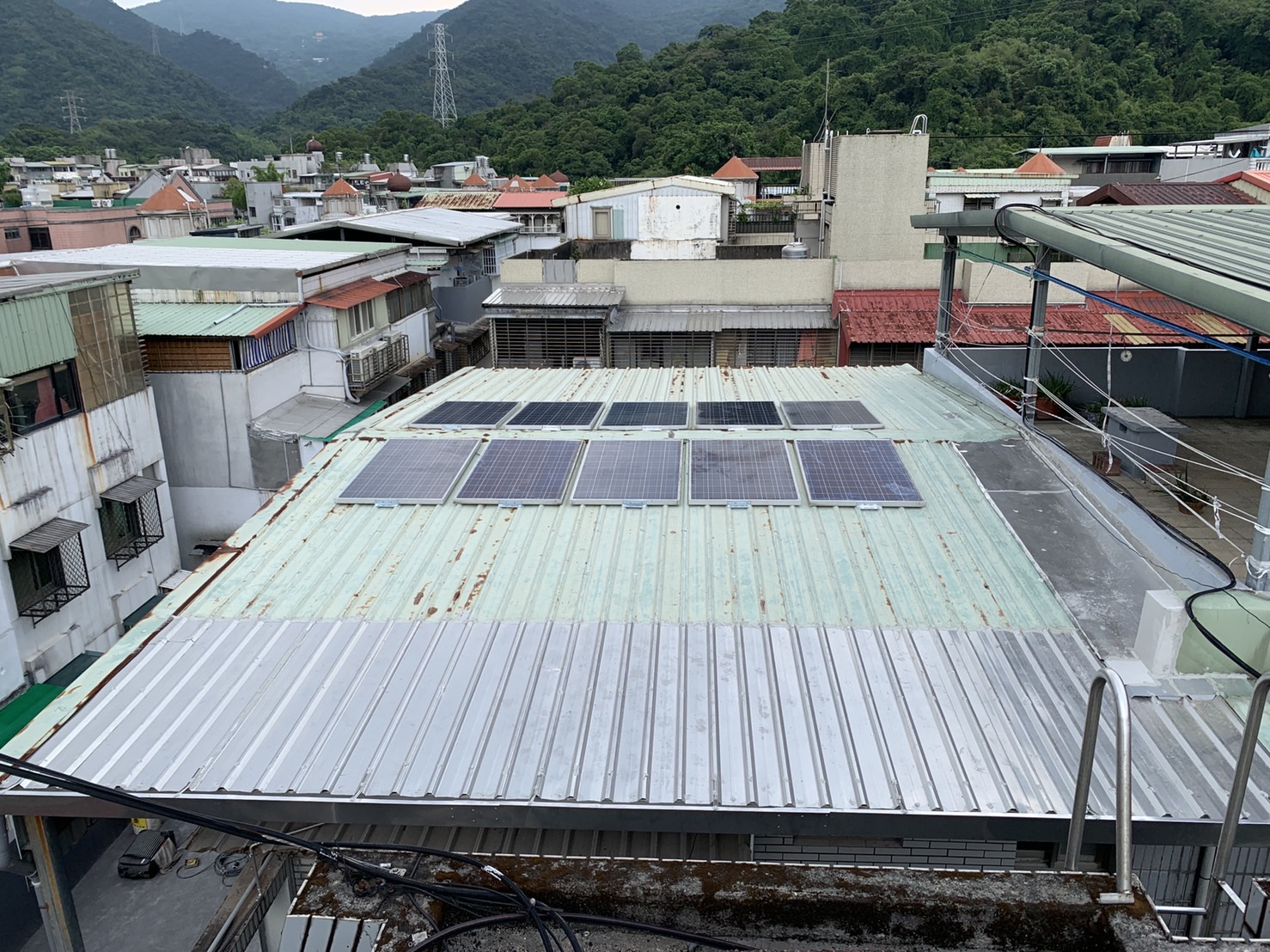

後來老江還爬到水塔上，幫我拍了這張照片。靠近水塔這邊就是重新維修過的不鏽鋼浪板和集水槽。

我買的太陽能併網變頻器還沒到，沒辦法測試功率，但我很怕接線什麼的有問題沒有第一時間發現，還要再請人上屋頂去處理就很麻煩，所以趁老江跟水電師傅還在現場時，我請他們拿我放在櫃子裡的 MC4 電纜把兩個接頭拉下來，量一下開路電壓。

這些板子單片的開路電壓大概都在 30V 出頭，10 片串起來就超過 300V，雖然是 DC 但其實還是有點危險性。MC4 接頭的設計可以讓你很難徒手摸到藏在裡面的端子，但量電壓時電錶的錶棒還是要伸進接頭裡才能量。所以我跟老江說，如果水電師傅有手套的話，務必要戴手套量。

之後老江就傳來了這張照片：

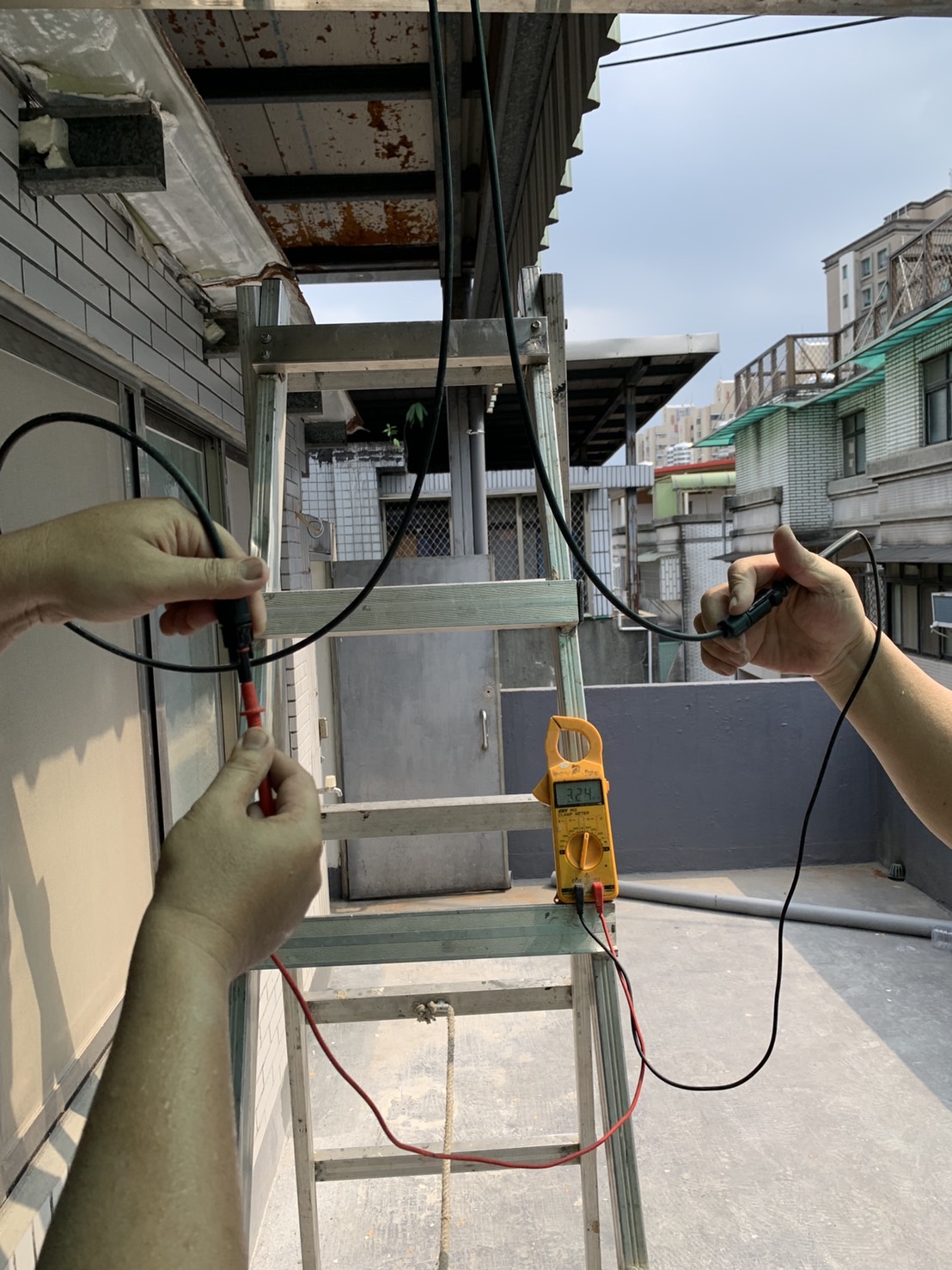

因爲現場找不到手套，他們就一人握一邊離得遠遠的量。

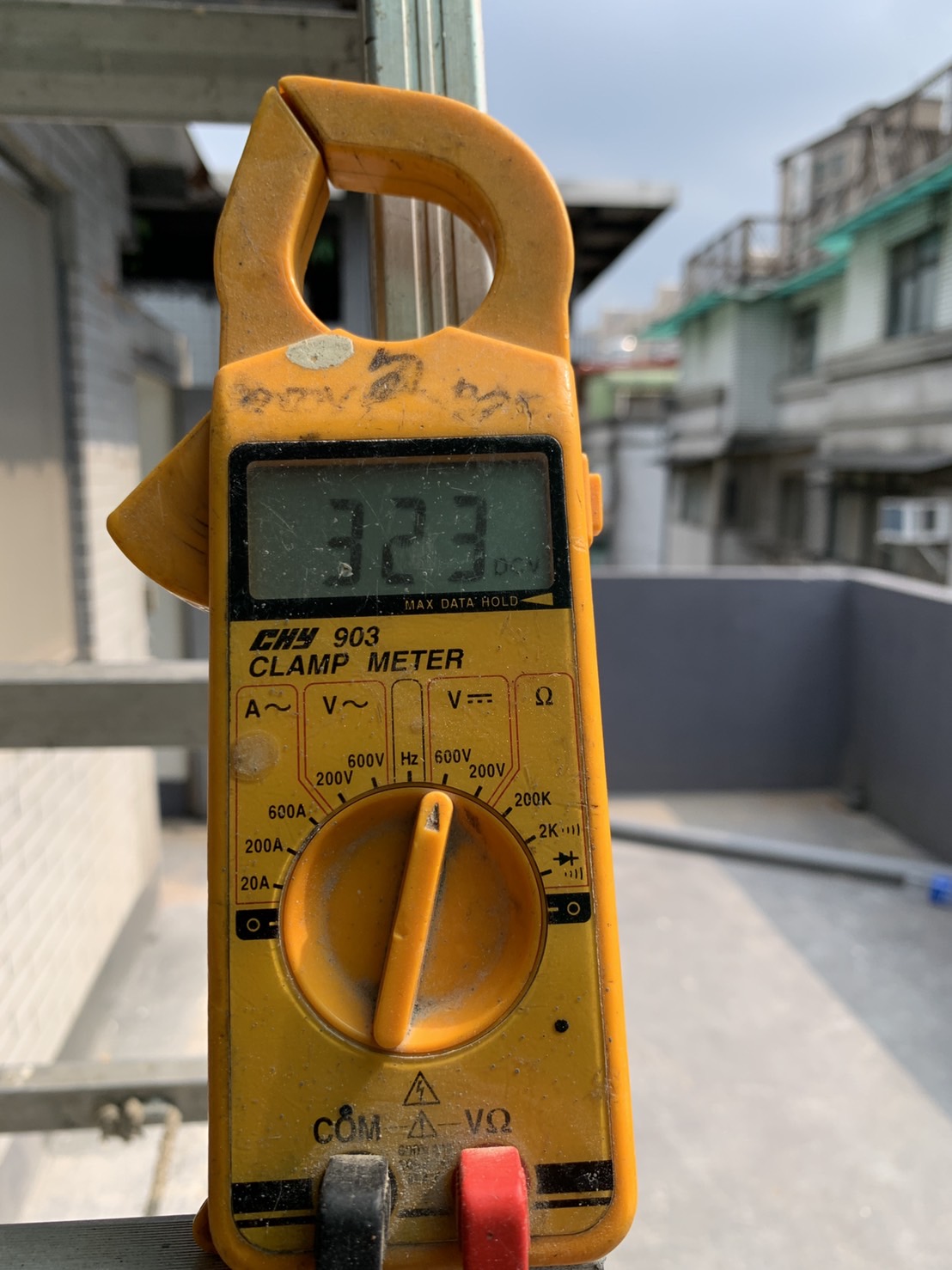

看到錶上顯示 323V 的電壓，我心裡總算放下一塊大石頭。雖然還不知道電流多大，但至少迴路是通的，中間沒有斷。串聯的太陽能板最怕中間開路，萬一有這種問題，追查起來非常麻煩，要一片一片找問題。

總之，屋頂上的太陽能板完工了，接下來就等併網逆變器來了。
