很難搞的 Solarlok 接頭

話說我在淘寶上千辛萬苦找到了 Tyco 的 Solarlok 接頭，下單買了五對，今天收到了。

下午我帶著全套的壓線工具、MC4 電纜、Solarlok 接頭零件到工地去，打算做兩條 Solarlok 轉 MC4 的轉接線。

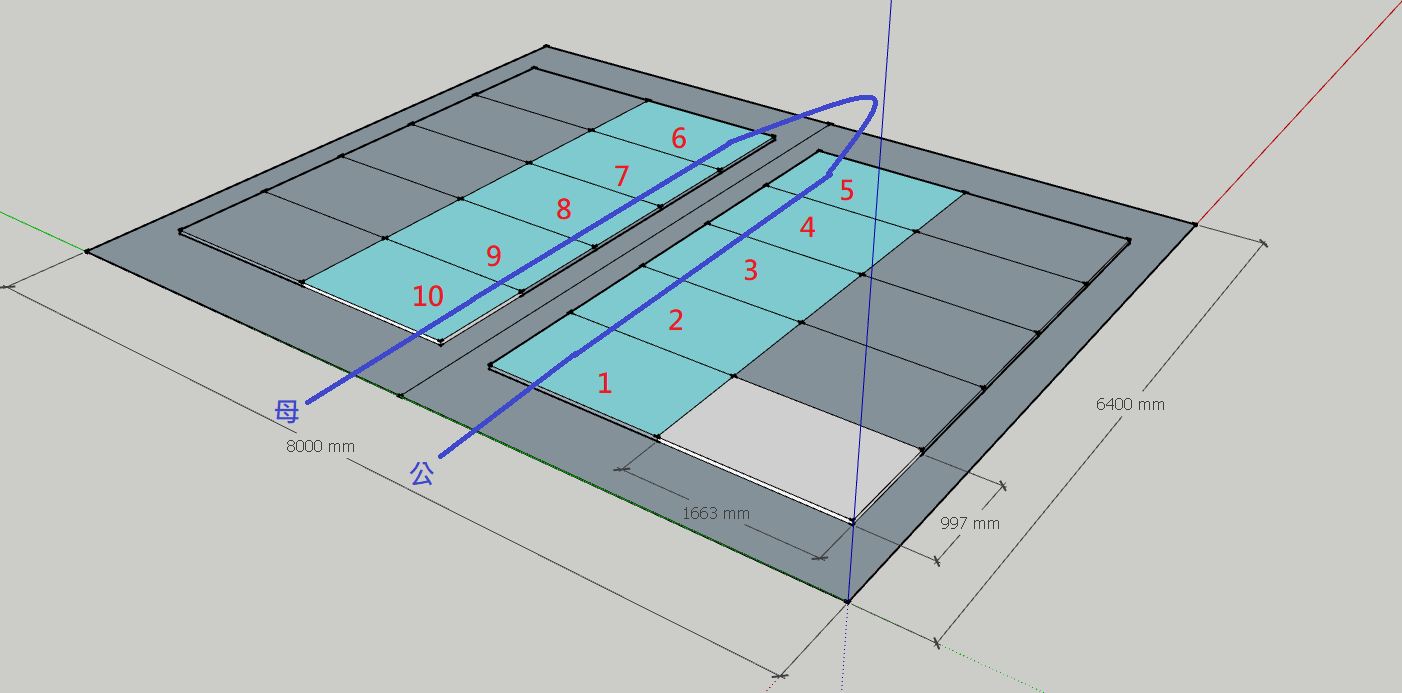

我最後決定裝 10 片太陽能板，而且考慮到屋頂平均承重，所以裝在屋頂的中間，以屋脊爲界，裝在兩側，一邊 5 片。

上禮拜發現這個太陽能板上的接頭並非現在常用的 MC4 連接器，而是已經作古多年的 Tyco Solarlok。不過因爲我打算串聯這 10 片板子，所以板子之間的串聯仍然可以使用它們原來的接頭，只有拉出來的那兩個頭 Solarlok 要想辦法轉成 MC4，才能接到併網機。

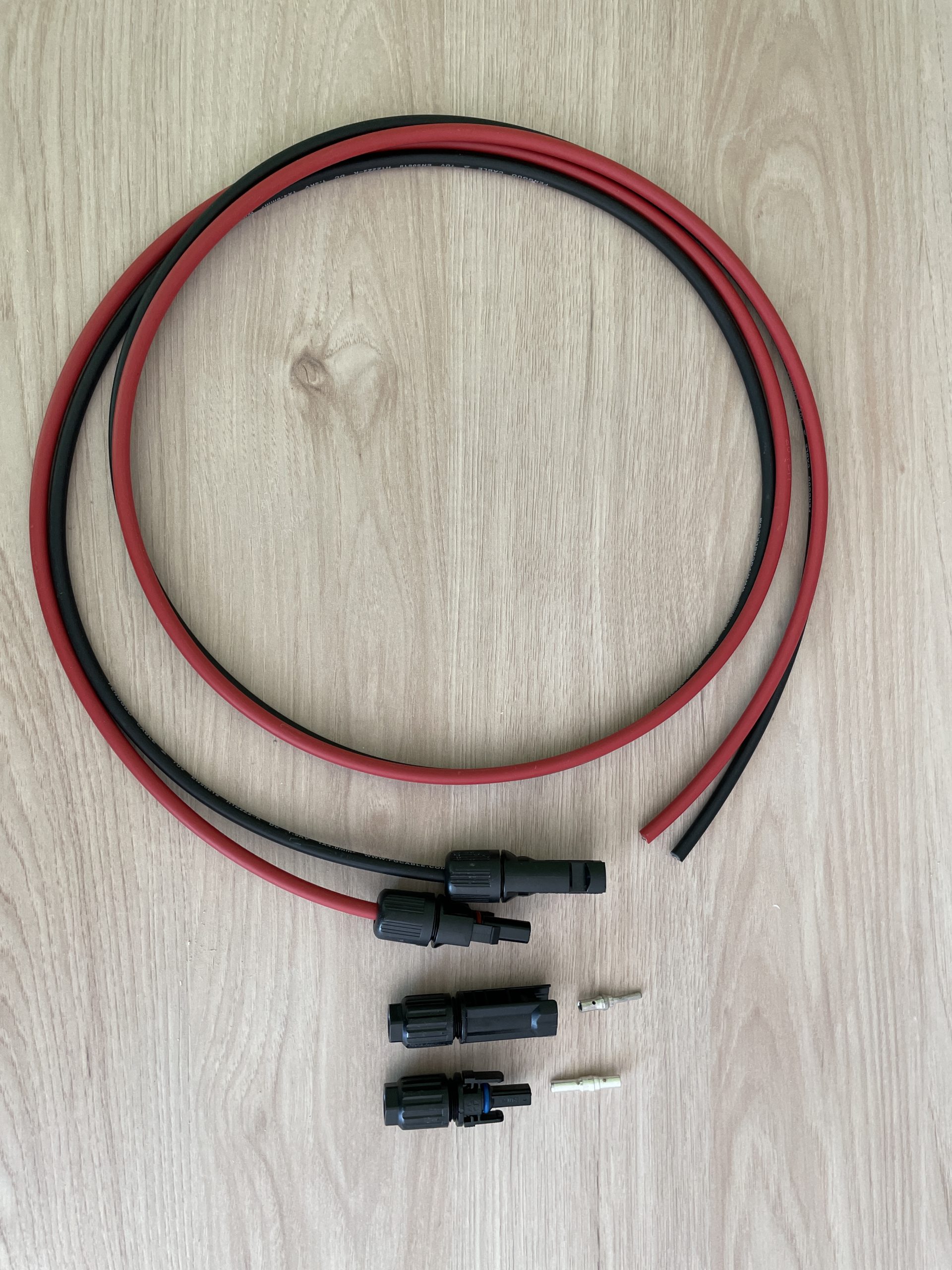

我買了一端是 MC4、一端沒有頭的電纜，又買了 Solarlok 的頭，打算把 Solarlok 打到電纜上，這樣我就可以用這個電纜把 Solarlok 轉成 MC4。

我今天帶著工具和材料過去工地，準備做這個電纜。

我從淘寶買 MC4 接頭時，順便買了剪線和壓線的工具，有了壓線工具，把電纜打到 pin 上變得很簡單，也不用焊接。

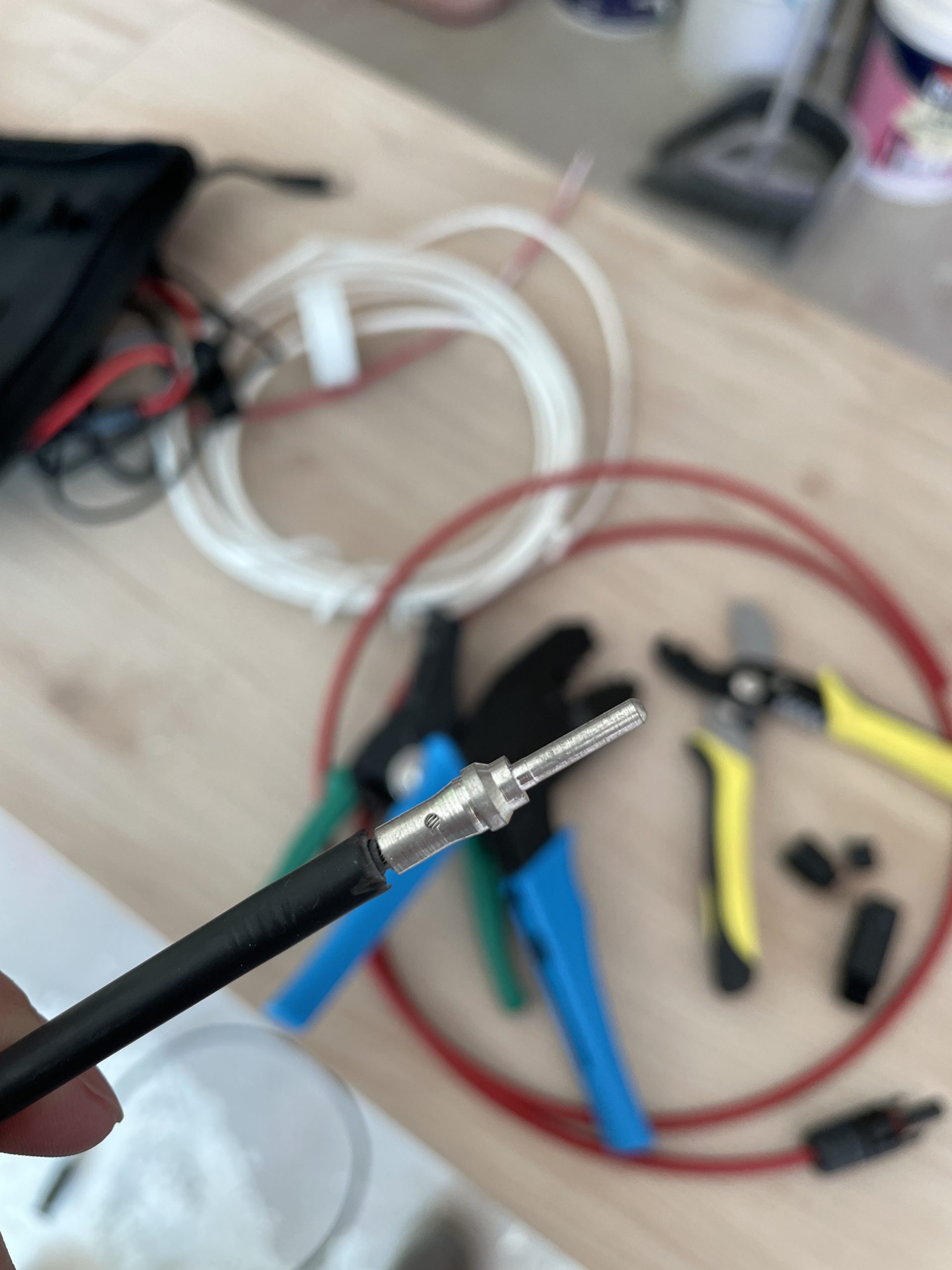

這是打好的 Solarlok 金屬針。

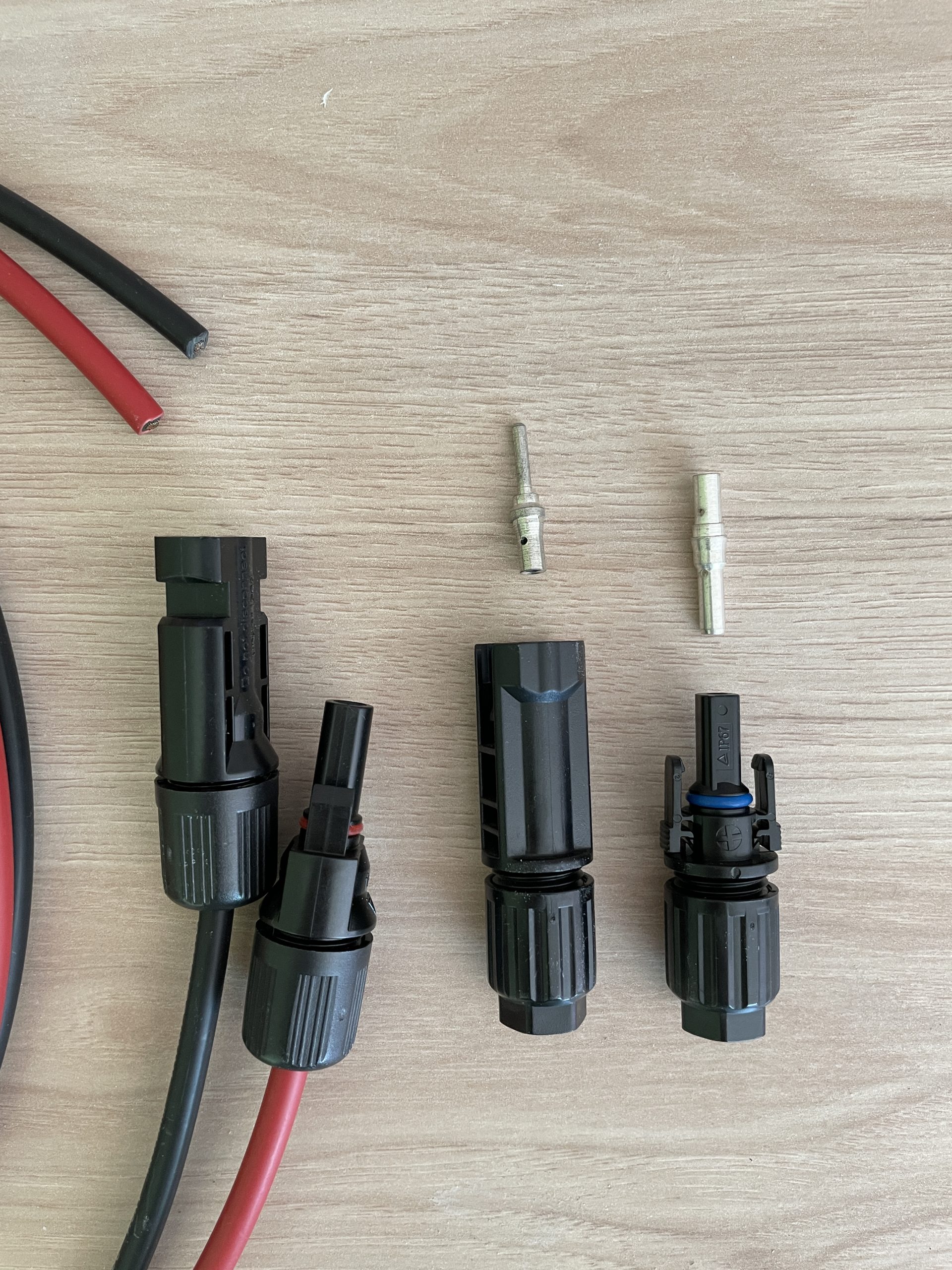

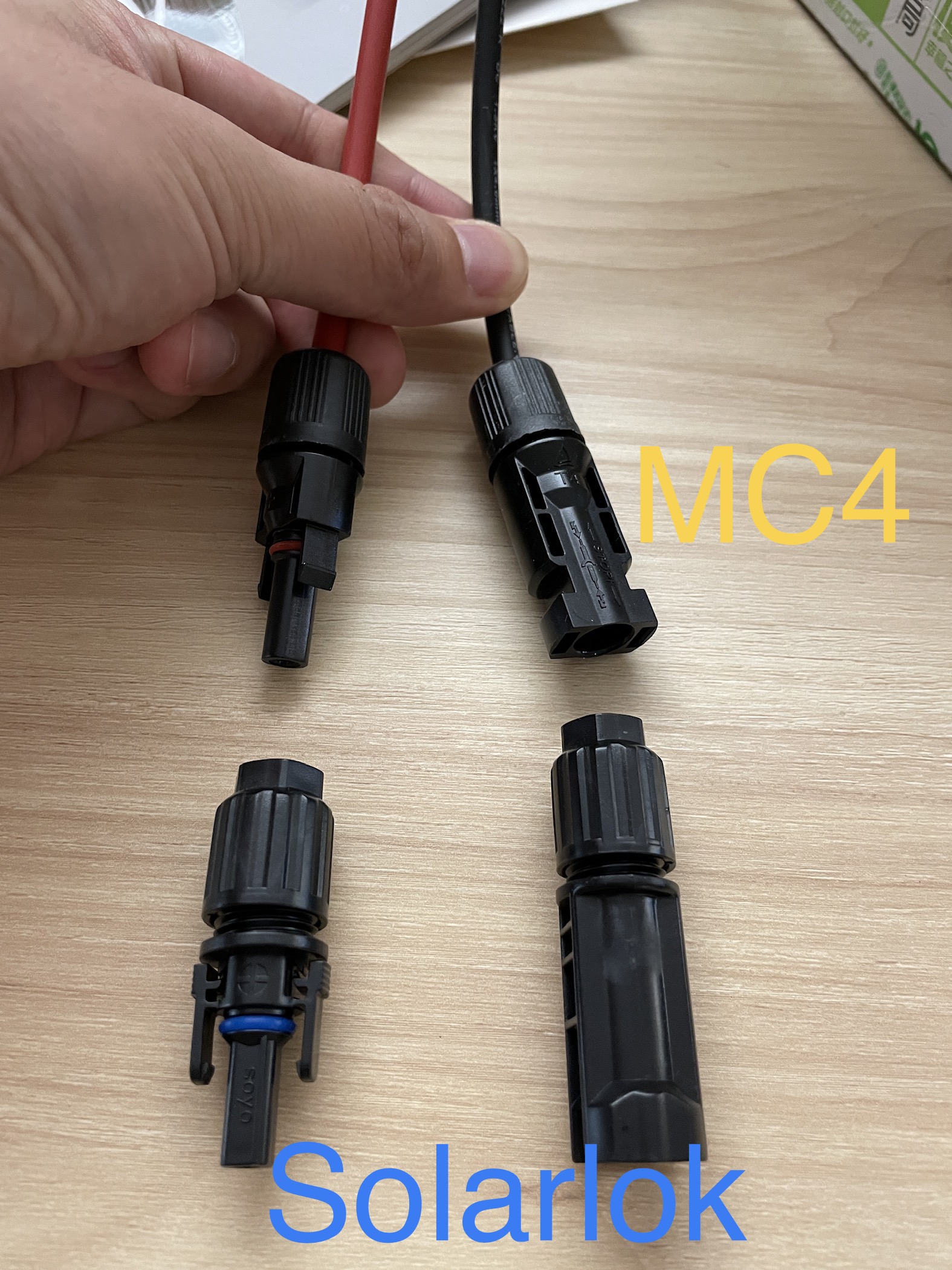

Solarlok  的設計跟 MC4 很像，也是公母頭，不過 Solarlok 的公頭裡面是凹進去的 pin，母頭裡面是凸出來的 pin，跟 MC4 相反。

BUT！

搞個太陽能就是有這麼多的 BUT！

就當我打好第一根 Solarlok 母頭，要把它插進太陽能板的電纜時，發現插不進去！！！

我都已經費盡千辛萬苦找到了幾乎已經不存在世界上的 Solarlok 接頭，爲什麼還插不進去？！

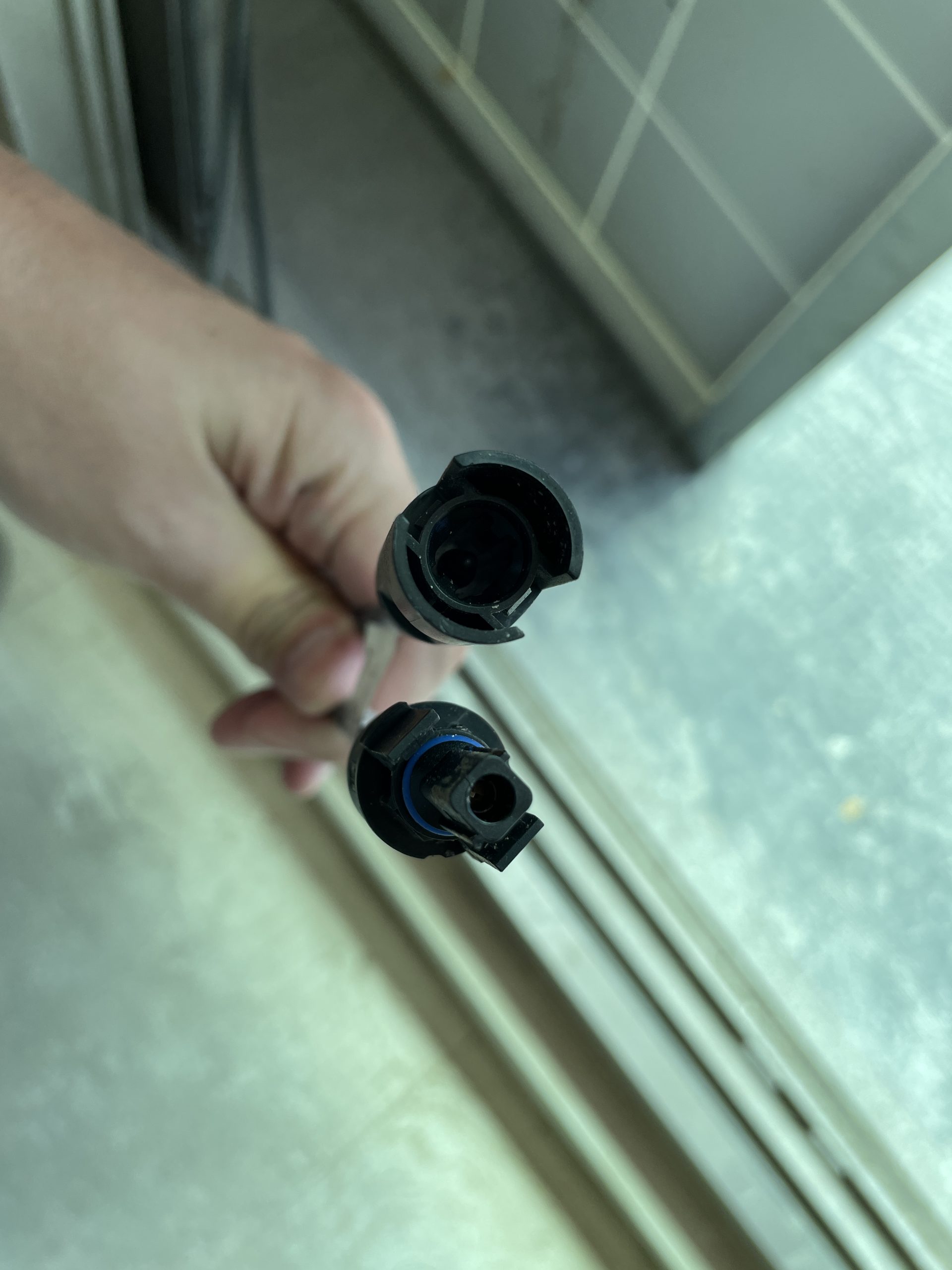

我仔細研究了兩個 Solarlok 接頭，發現公頭上方形的護套周圍有 key，而這個 key 的方向和母頭裡面的凹槽不合。

我另外拿了我買的 Solarlok 公頭，在還沒打 pin 的狀況試著插進太陽能板端的母頭，奇怪，這邊就插得進去，見鬼了。

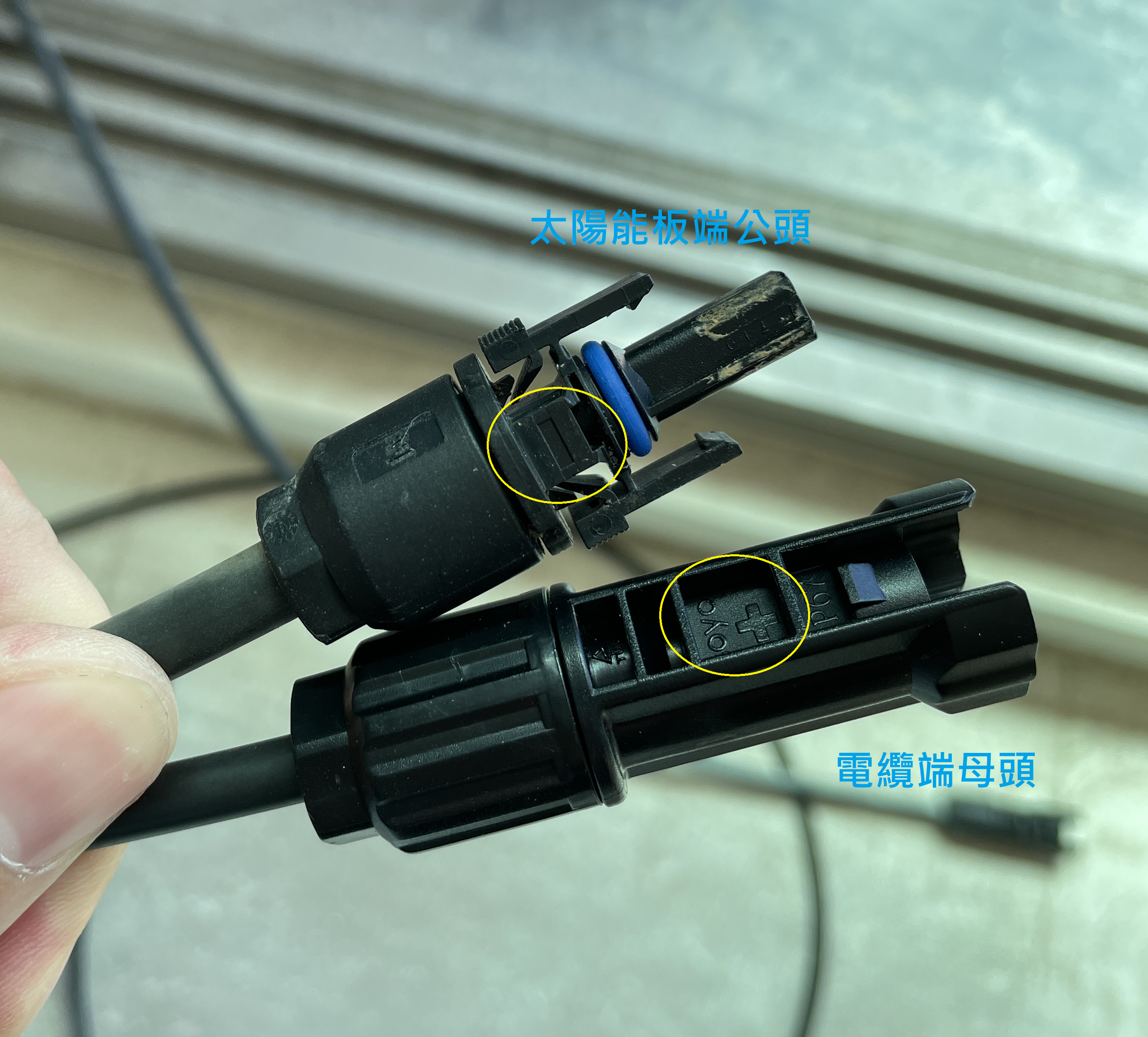

我仔細看了插不進去的那一對 Solarlok 接頭，發現上面有個我沒注意到的符號。太陽能板端的公頭上面寫着 “-“，而我做的電纜這邊的母頭上面寫著 “+”。

哇靠，原來 Solarlok 不止分公母，還分正負！

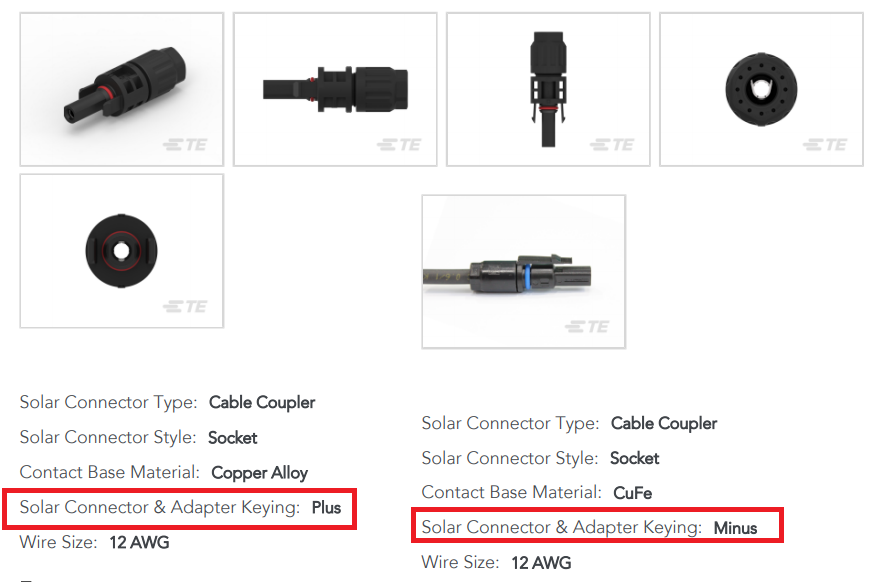

我上 TE 的網站查了 Solarlok 連接器的規格，真的有分正負！

我仔細看了看我買來的 Solarlok 連接器，不管公的母的，都是正極的，因此有一邊可以跟太陽能板的正極接起來，但另一邊就沒辦法插進負極。

MC4 沒有分正負極，所以我完全沒有想到 Solarlok 會分正負極…

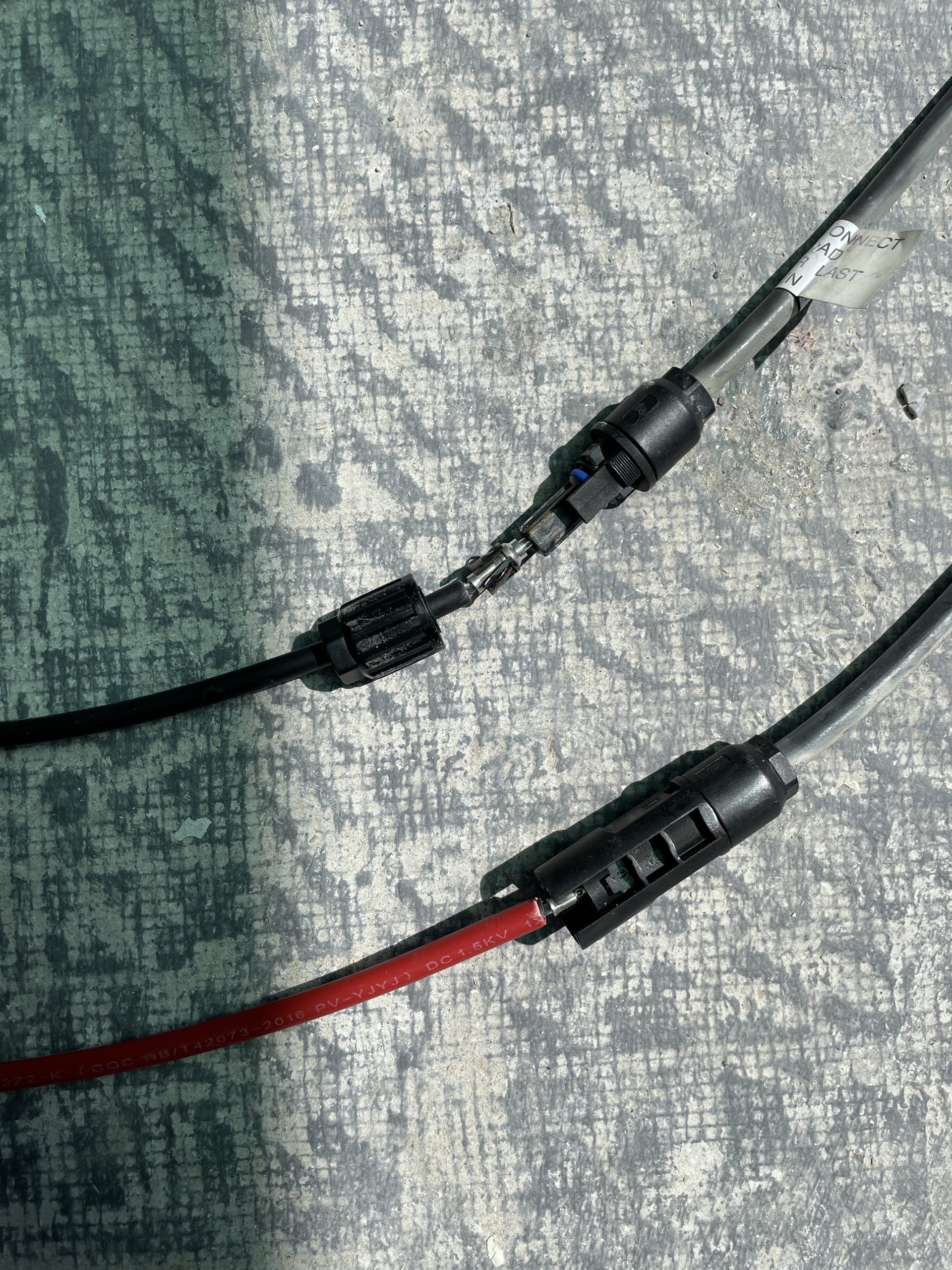

因爲分正負極的 key 是在公頭的方形塑膠套上，我只要不裝塑膠套，直接把 pin 插進太陽能板的連接器，還是可以接通。

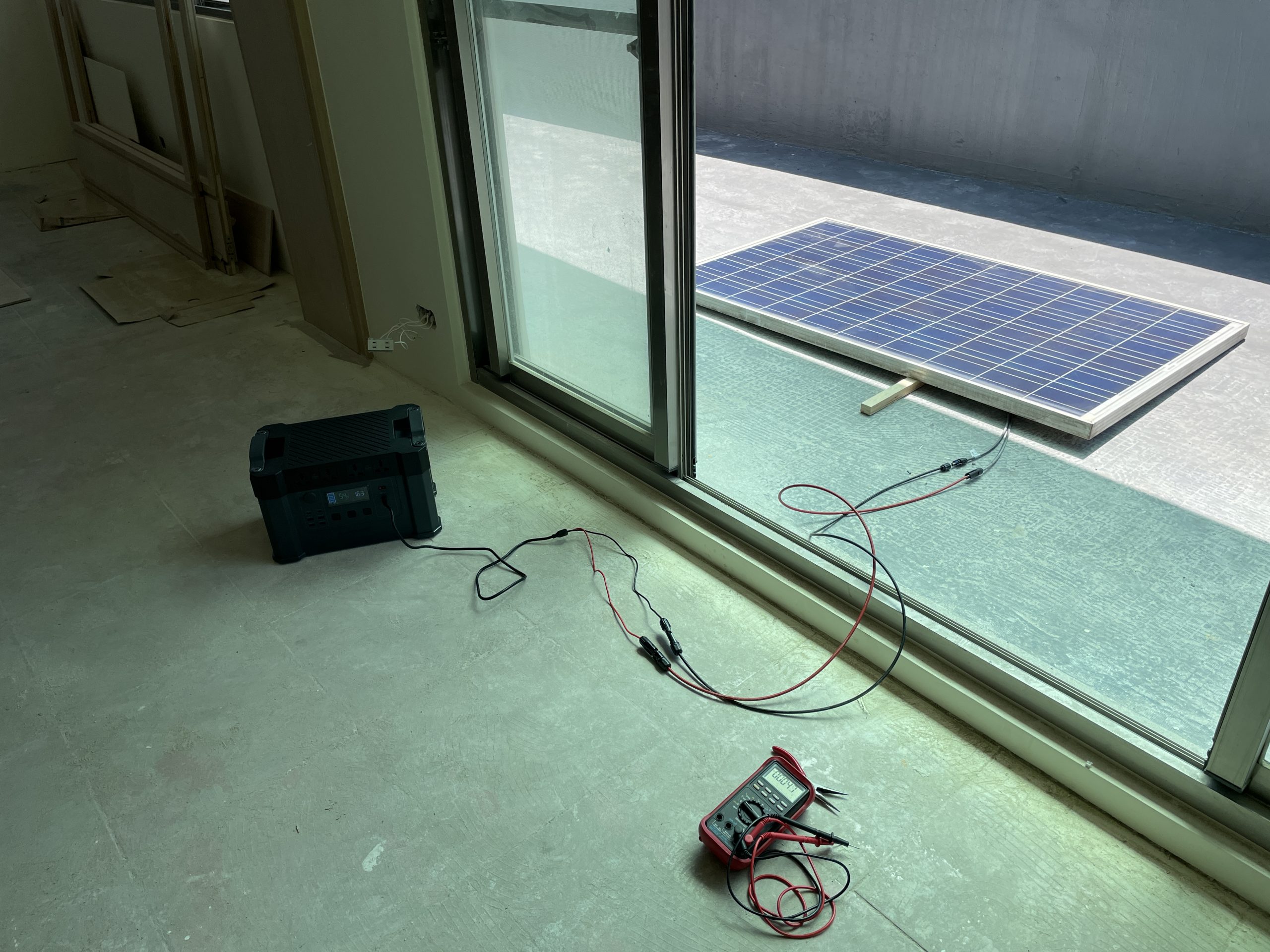

我把板子搬到太陽下，用 Monster X 測了一下接近正午時的滿載功率。

剛開始差不多可以到 170W，不過板子熱了之後，就掉到 150w 左右，跟我預期的差不多。因此日正當中時，要發個 1.5KW 應該沒有問題。臺北市 2020 年的平均有效日照是 1352 小時，這個數字除以 365 差不多是 3.7，就是每天的平均有效日照。1.5KW * 3.7h = 5.55KWh，所以平均一天大概可以發 5.55 度電。

我查了一下，Solarlok 連接器在 TE 的網站上還買得到，Mouser 跟 Digikey 也有，但是一顆都要價七八塊美金，而且運費也都要二三十塊美金。

我實在不想再跟  Solarlok 搞了，我決定把最外面兩片太陽能板的 Solarlok 接頭各剪掉一顆，打 MC4 上去，這樣就可以直接跟 MC4 電纜連接了。我不要再做 Solarlok 轉接線了…
