Day 33 冷氣配管
今天是冷氣來預配管線的日子,早上老江就到工地去監工,我出門到辦公室前也繞過去看了一下。

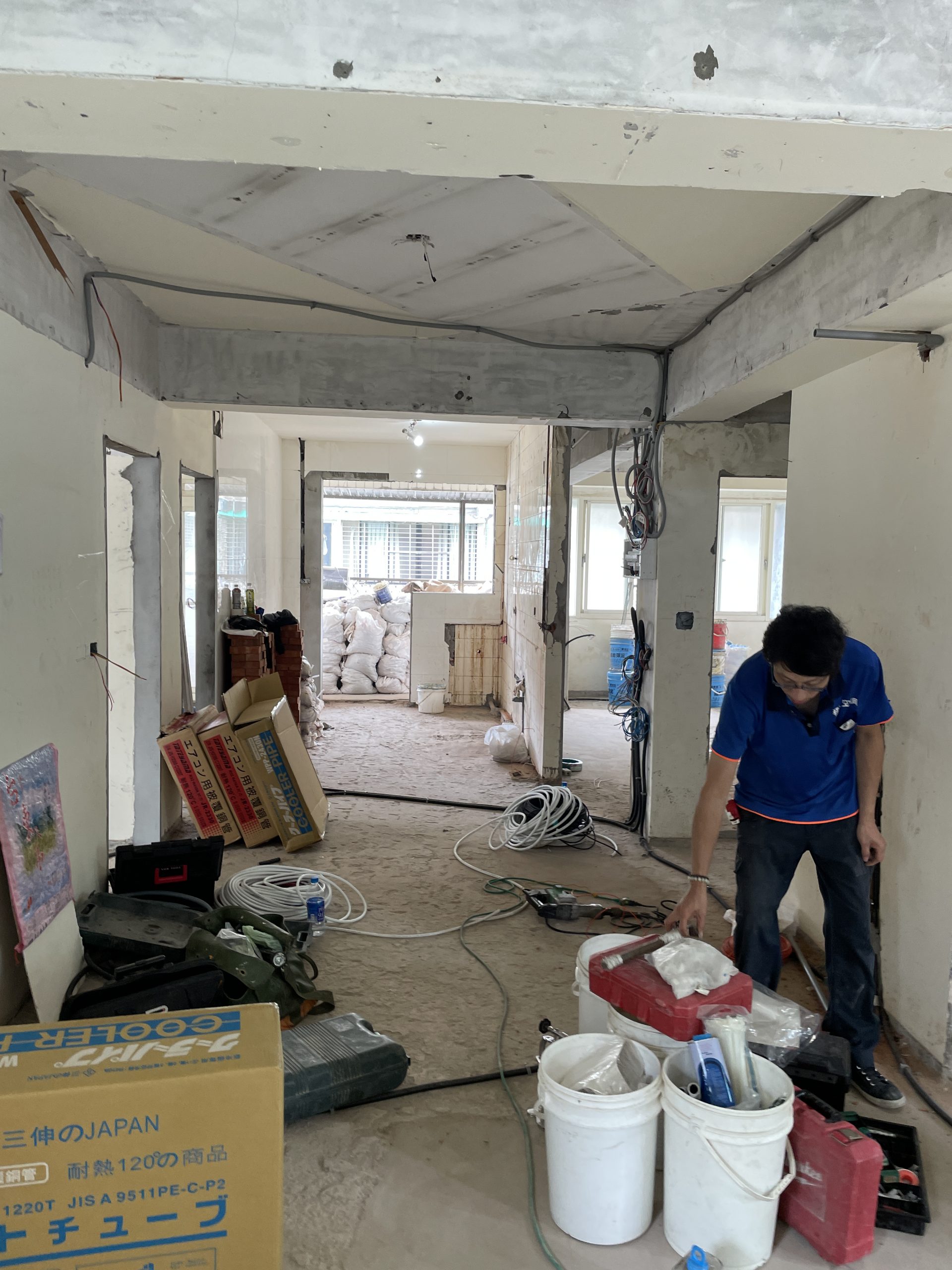

冷氣工程公司來了五六個人,樓上樓下同時施工。老江本來很擔心室內超過五個人群聚會被檢舉、開罰,所以很低調,還叫我進來後一定要把門帶上。但我後來想想,這是工作,不是聚會,怎麼會受到室內五個人的限制呢?
樓下的工程其實比較複雜,要配五台室內機到後陽台室外機的管線,同時室內機跟室外機的電源連接線也一起跟著冷媒銅管走。

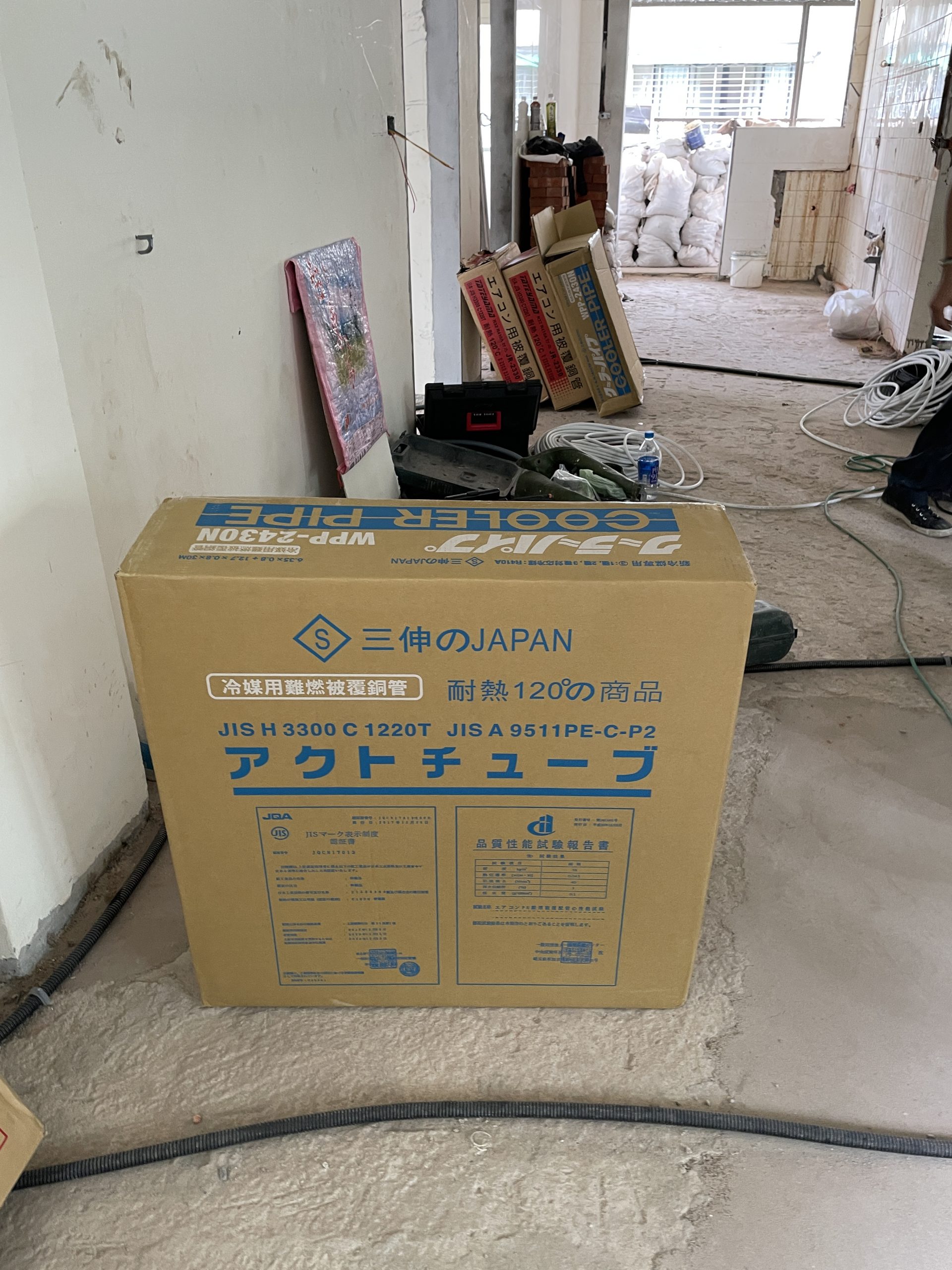

由於銅管銜接要用乙炔焊接,工法相當麻煩而且會有額外的風險,一般冷氣在配管時會用整捆新的銅管裁切。除非真的超過一箱銅管的長度,才會需要現場焊接。但這個三伸 WPP-2430N 銅管一箱是 30 公尺,其實已經超過我選用的機型任何一台室內機到室外機的最大允許長度,所以除非是裝更大的系統或是像 VRV 之類的單管多聯式,才會有現場焊接銅管的需求。

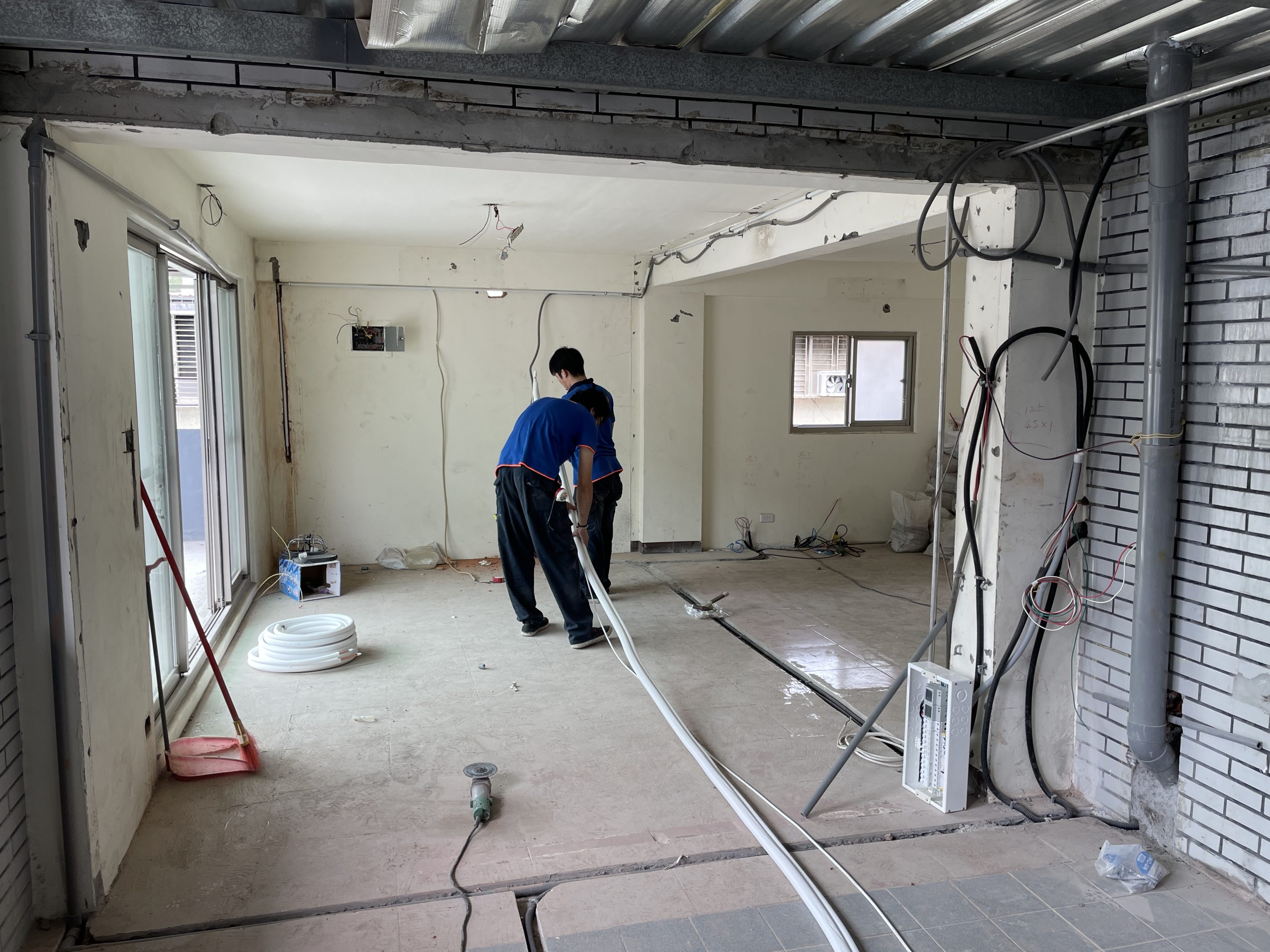

師傅們先照著每一組室內機到室外機的路線,量好銅管長度,裁切,然後再把電源線跟銅管用束線帶固定在一起,最後才用夾線釘將銅管固定到天花板上。
不過後來回來看照片時,發現一個問題。日立一對五的機器 RAM-160NK,銅管應該是兩組五分兩分管、三組三分兩分管,功率比較大的兩台室內機要接五分兩分管那兩組,但我在現場沒有看到五分兩分的銅管,他們好像都用四分兩分的管子代替。我知道蠻多冷氣安裝廠商遇到成屋已經預埋銅管時,如果只差上下以號,可以代用,機器當然也會動。但粗管那邊是氣態管,本來流量就比細管大,如果用小一號的銅管,流速會增加,壓損也會比較大。而且另一個風險就是四分的氣體管要鎖上室外機的五分接頭時,還得用一個轉接頭,多一個轉接頭就多一個泄漏的風險。

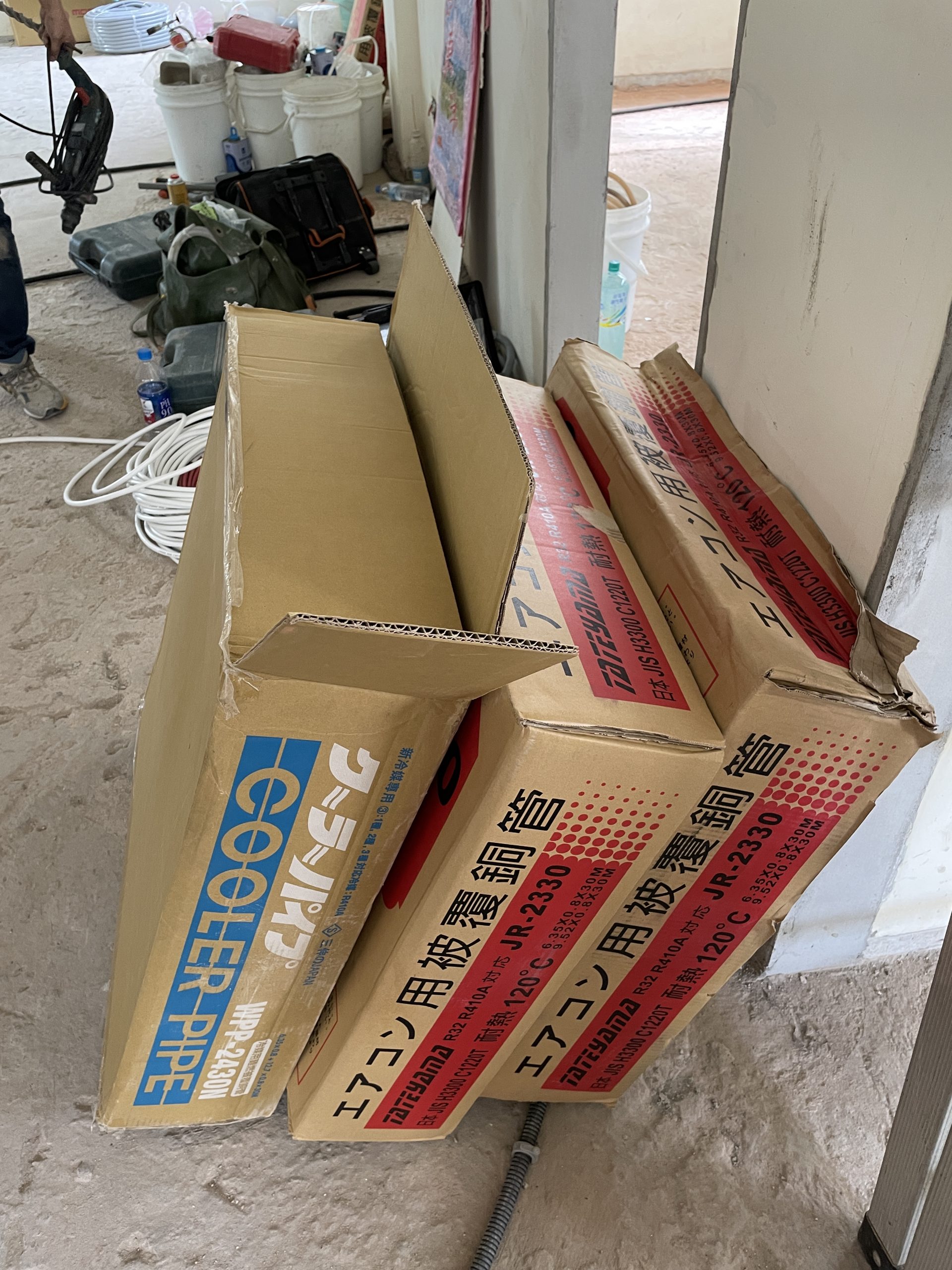

就是這張照片讓我想起銅管管徑的事。圖中 WPP-2430N 是細管兩分、粗管四分、總長 30 米的銅管。JR-2330 則是細管兩分、粗管三分、總長 30 米的銅管。照理來說 5F 功率比較大的那兩台 50NJK 應該要用五分兩分的銅管才對… 6F 的 63 級機器也要用五分兩分的管子。
因此我請老江去問空調廠商,確定一下他們這樣做是不是真的沒問題。
2021/06/10 後記

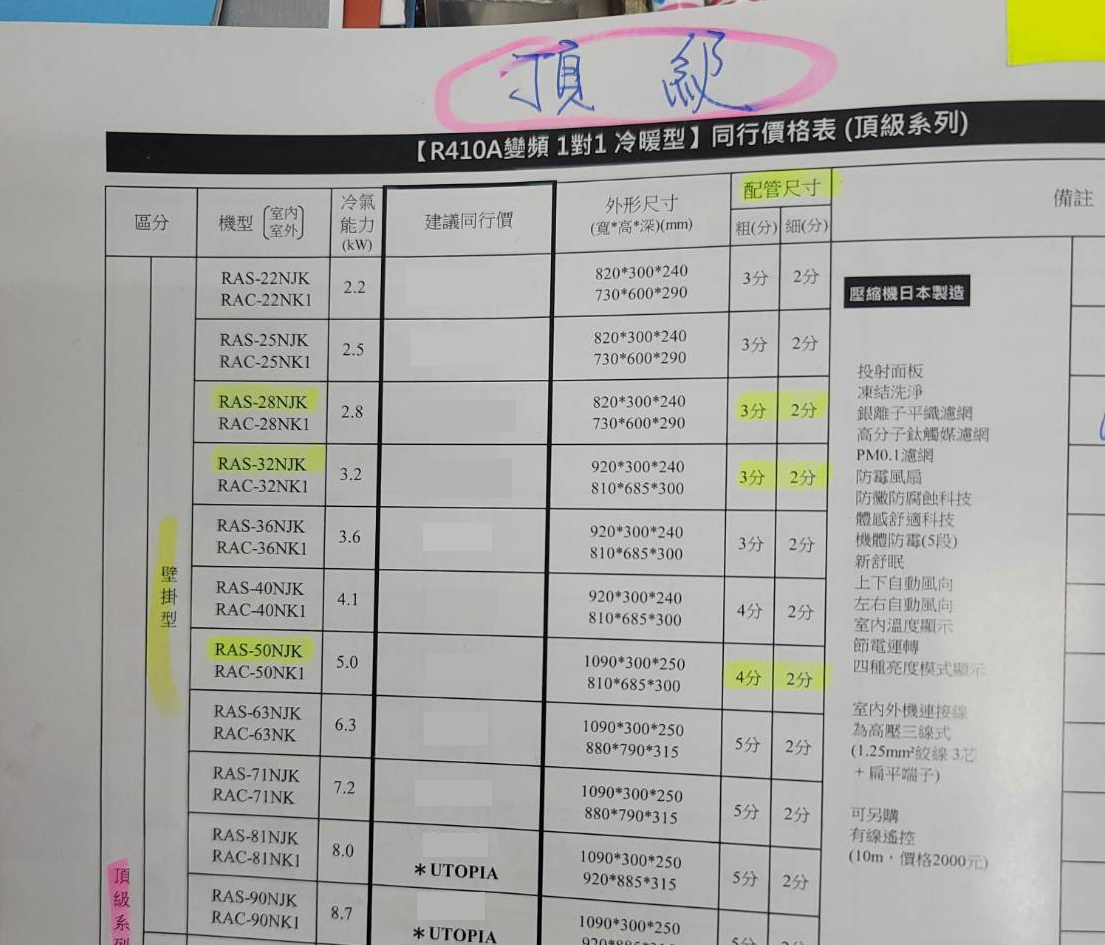

隔天老江去問了空調廠商,他傳了一個表來:
原來樓下用的室內機,功率比較大的那兩台 50 級的,配管是四分二分的,因此雖然室外機是五分二分的,但這個功率的室內機只需要四分二分的銅管。如果要搭配 63 級或 71 級的室內機,才需要配五分二分的銅管。嗯,原來多聯式的配管要看室內機,而不是室外機。
不過樓上 63 級的那一台熱泵,配管就需要用五分二分的,這部分老江會請他們改。
結案!
***
我離開工地到樓下時,還巧遇粘董出現在總部,原來他微服出巡上台北來幫邱爸弄廚具。
