Day 28 配電盤裡的智慧電錶

嗯我昨天晚上偷懶沒有去工地，所以今天沒有工地的照片可以分享。不過這兩天配電的工作進行得很緩慢，因此差一天進度可能不會差很多。

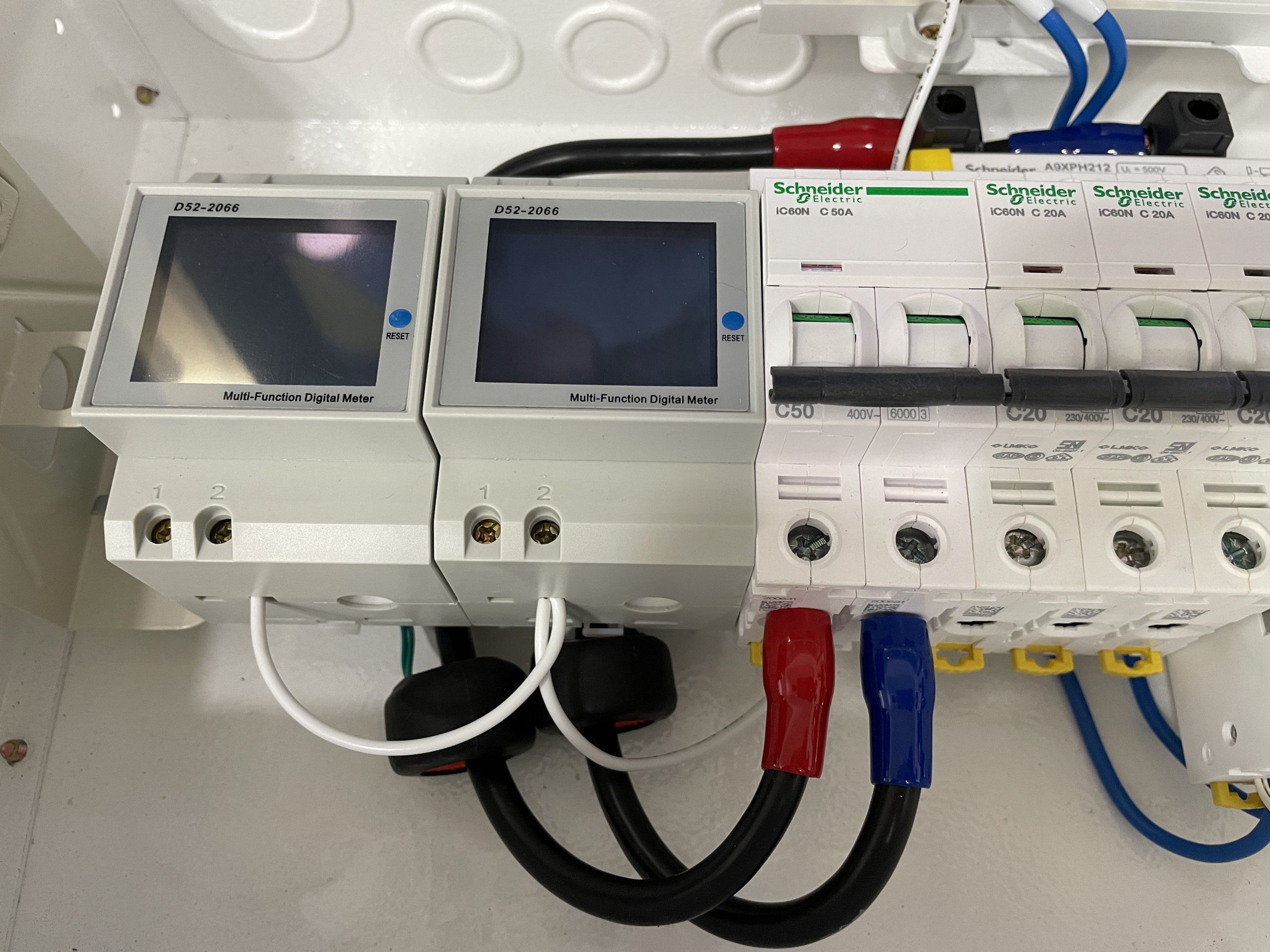

昨天收到我從淘寶加訂的第二顆軌道式數位電錶，今天就花了點時間把它裝上去，順便把該接的線都接好。今天就用 6F 的配電盤來墊檔一下好了。

這種電錶測量電流是用比流器，由於單相三線式的兩條火線有可能不平衡、電流可能不一樣，如果我只用一顆電錶跨在兩條火線之間，然後用一顆比流器測量其中一條線的電流，在兩相之間不平衡，也就是中性線有電流時，計算出來的功率就會不正確。

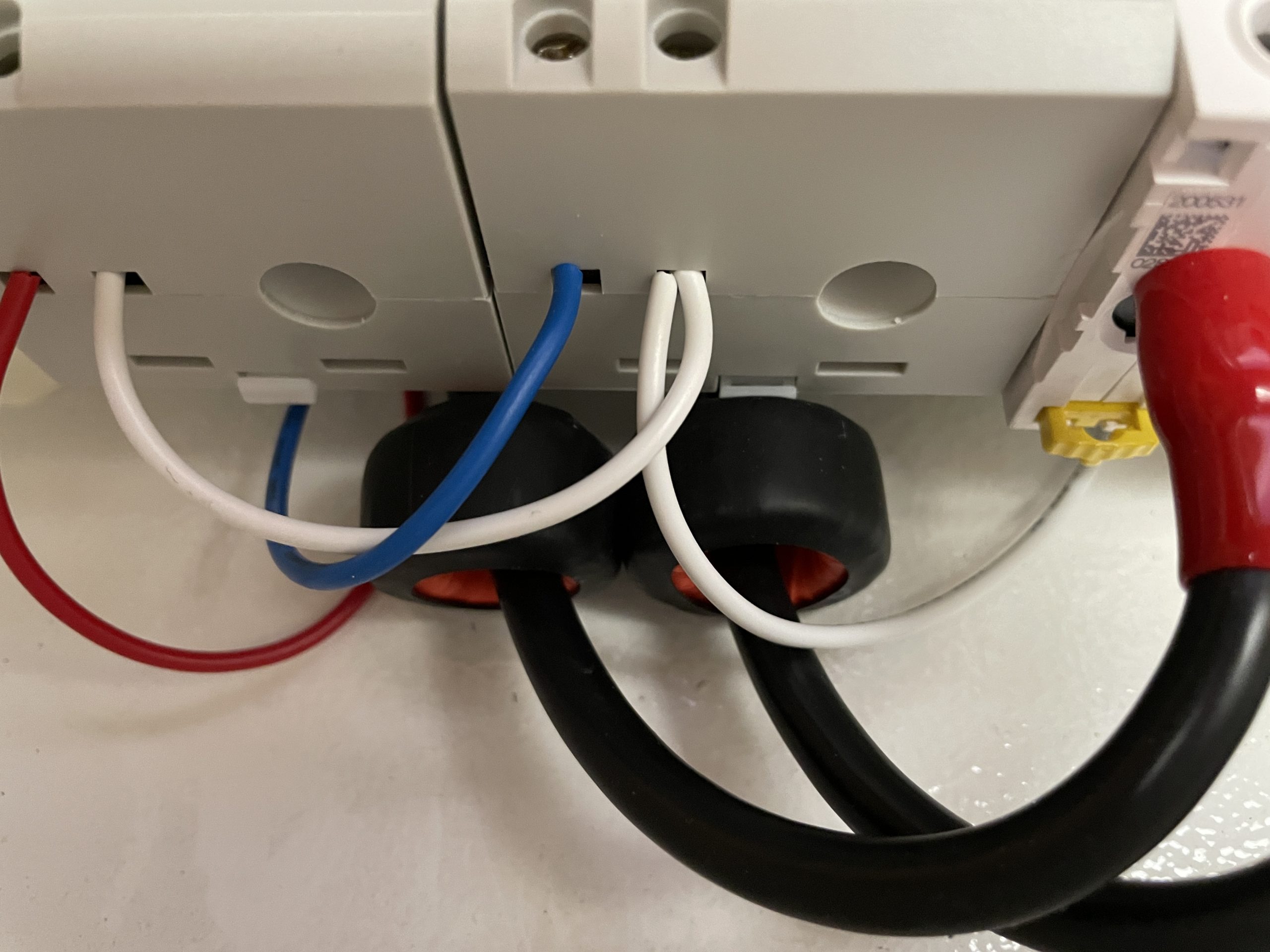

因此要正確測量單相三線的功率，必須要裝兩顆這樣的電錶，把它當作兩個 110V 的迴路來各自測量。這兩顆比流器就是分別用來測量兩根火線上的電流用的。比流器安裝的位置在總開關後的線路上，這兩根線從總開關出來，接到上方的匯流排，進入其它開關。

這個電錶的比流器輸入似乎沒有極性，因爲比流器上面沒有標示電流方向。可能在錶內會直接將比流器的輸入整流、積分後測量電流，而它假設電流都是正的。

我特別去買了紅色、藍色、白色的單芯線，來接電錶的電壓輸入，避免水電師傅看不懂。這樣的接法就是讓兩顆電錶各自測量兩根火線到中性線的電壓，因此兩顆錶都會顯示 110V。

電錶的電電壓輸入要鎖在哪裡，讓我傷了一下腦筋。理論上應該要鎖在總開關出來的地方，但那邊鎖了兩根 14mm^2 的超粗多芯線，而且是整個盤裡電流最大的地方，我不想在那邊塞兩根細線進去破壞那邊的接觸面，因爲有可能導致那個接觸面的接觸電阻增加。

後來我看了上方匯流排的鎖法，發現開關跟匯流排結合的節點其實還可以容納得下其它的線路，而且不會影響匯流排上方那一面的接觸面，因此我就把匯流排卸下來，將電錶所需的兩根火線鎖到其中兩顆開關的輸入端子上。

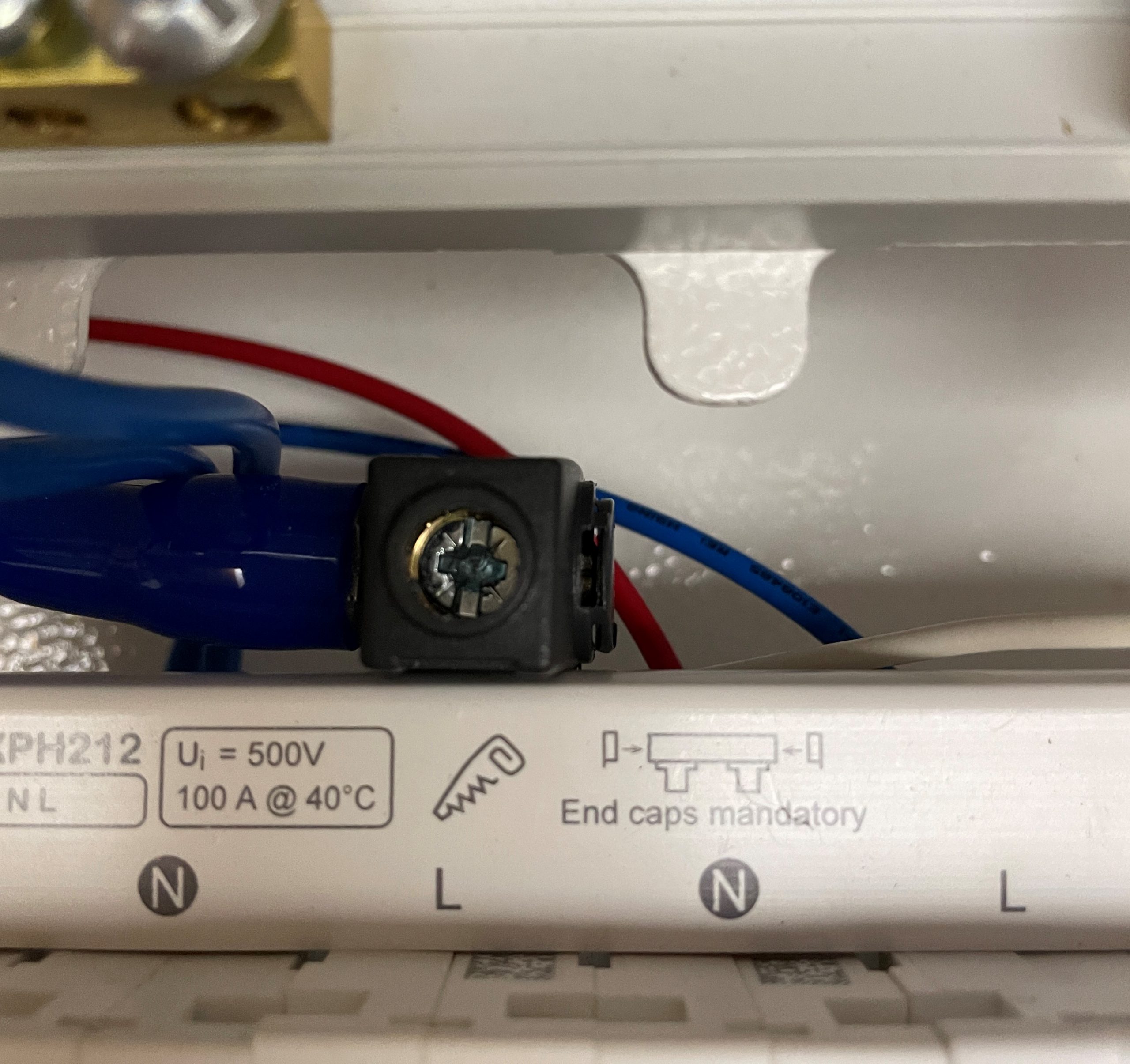

這個匯流排是歐規的單相雙線系統用的，因此上面的標示是 L (火線) 跟 N (中性線)，看了其實不太舒服。因爲照台灣的單相三線系統接法，匯流排上的名稱應該是 L1 跟 L2，中性線在旁邊的銅排上，沒有出現在匯流排這裡。

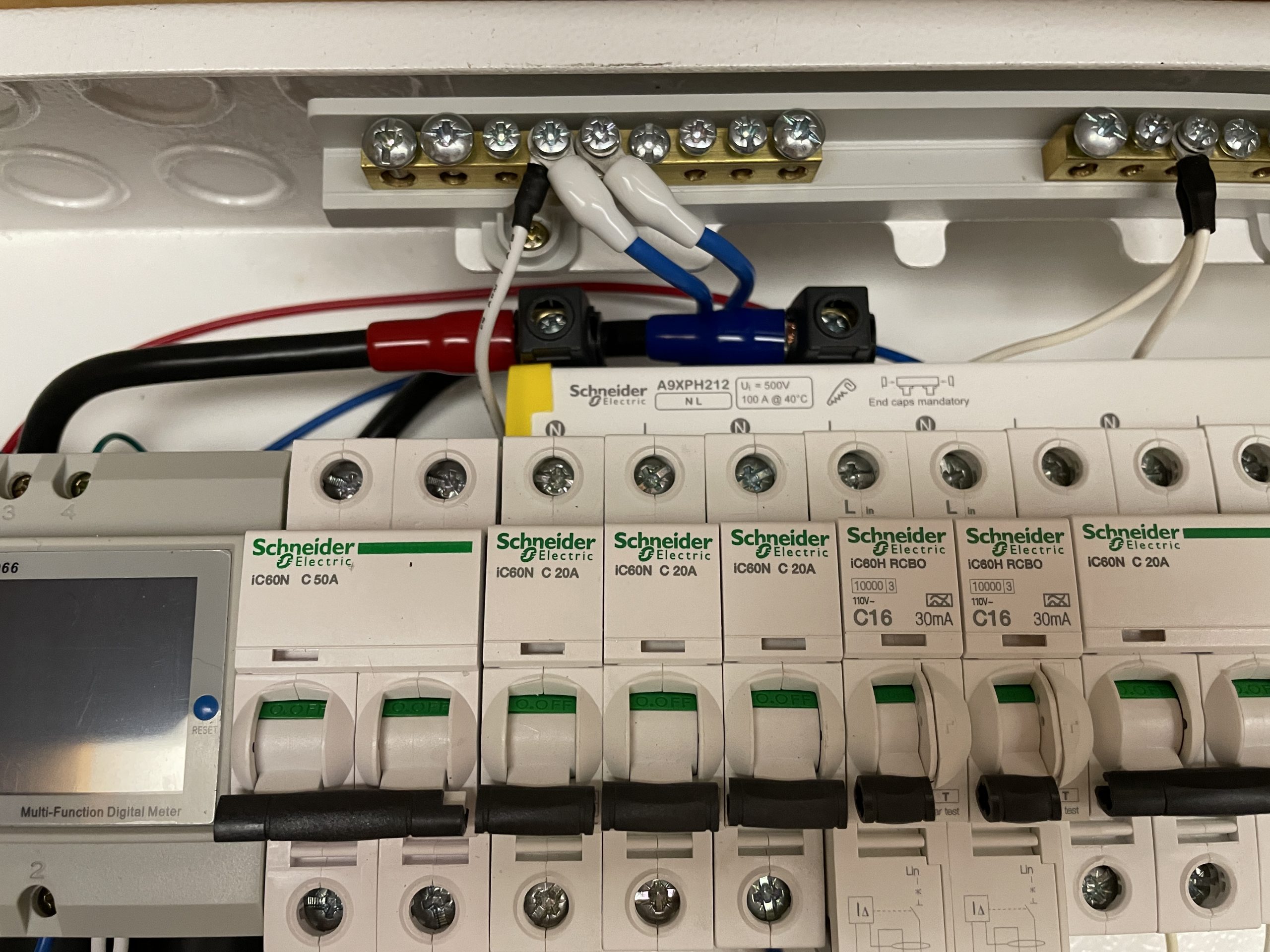

上方的銅排就是用來鎖中性線和地線的。我把兩顆電錶的中性線鎖上左邊這個，連接中性線的銅排。另外那兩根藍色的中性線則是 RCB 漏電斷路器的中性線，配電盤來的時候就已經鎖好的。
