Day 24 配電盤送到了

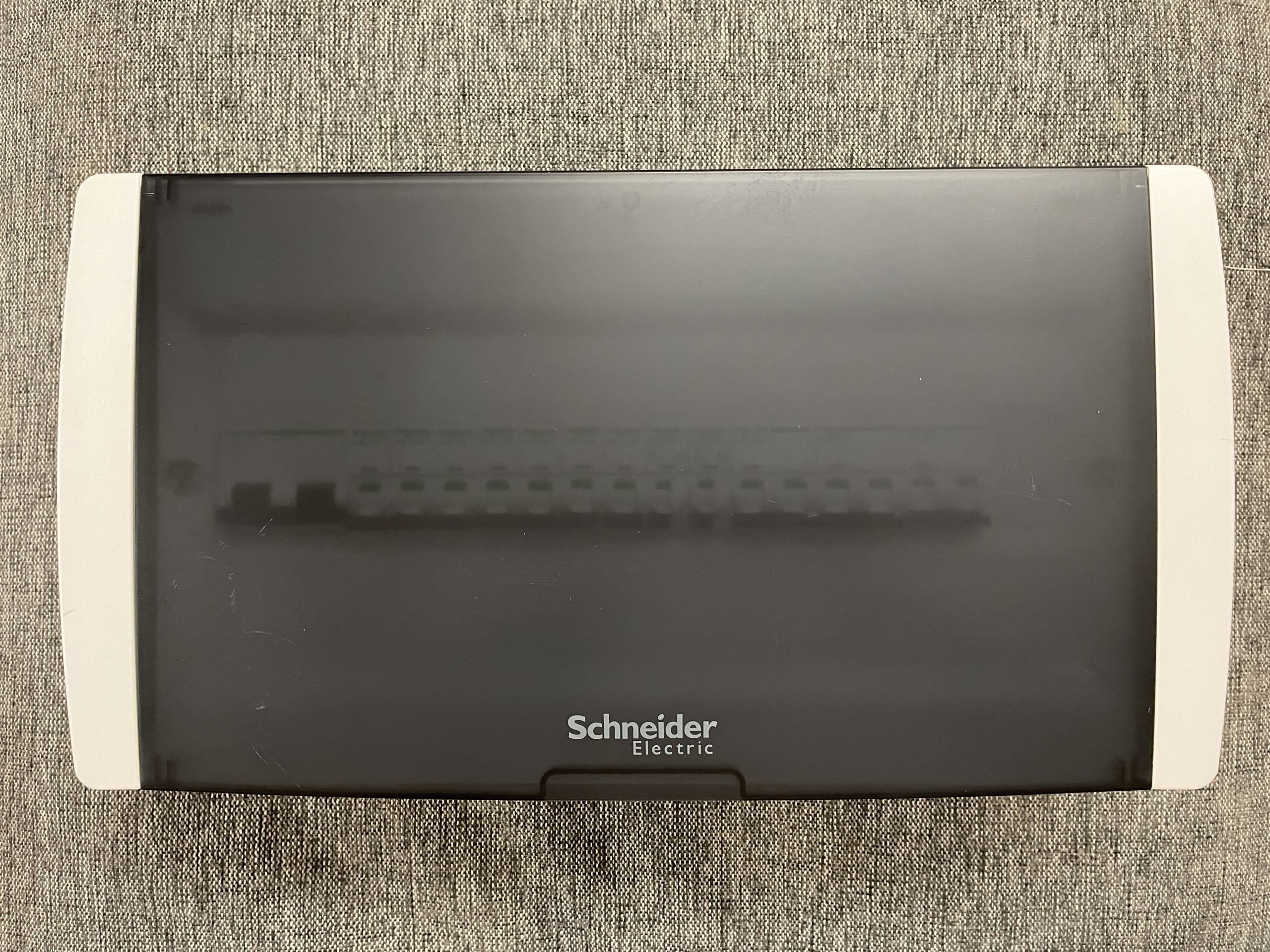

今天我收到跟台灣電箱訂製的兩個配電盤了。除了箱內的開關是用施耐德的，箱體本身也是施耐德的。過了這麼多年，終於可以在台灣買到整套歐規的配電箱產品。

十多年前我弄大樓的裝潢時，因爲想用歐規的微型斷路器取代台灣常用的模殼斷路器，所以找了能做配電設備的廠商訂做了整套的配電盤。當時用的開關是 Merlin Gerlin 的，事隔多年，Merlin Gerlin 的品牌已經併入了施耐德 (它本來就是施耐德的公司，單品牌是獨立的)。當初那家幫我做配電盤的廠商是在 Yahoo! 奇摩拍賣上找的，但因爲最後交易並不是在拍賣上完成的，之前的聯絡都是用 email。我再度去信時，這個 email 地址已經無效，被退信了。這個結果不意外啦，畢竟也事隔十多年了。

我在 Google 上搜尋 “歐規配電盤”，找到了台灣電箱，在 LINE 上面跟他們的業務聯絡上了，把我畫好的迴路圖傳過去請他們報價。

我原來設計的 5F 需要 12 個迴路，加上 100A 的進線開關要用佔據 3P 的 C120N 系列開關，全部的開關加一加需要 23P 的位置，剛好超過施耐德的單排開關箱 20P 上限，要用雙排的箱體。後來因爲往 6F 的開關只需要 50A，可以改用比較小顆的 iC60N 系列，加上 5F 的冷氣改一對五，少掉一顆 2P 的開關，就剛好擠進單排的箱體。

上禮拜又搞了一個烏龍：進屋線的電流其實是 50A，但是我一直以爲是 100A，所以我又請盤廠幫我把 5F 的進線開關從 100A 換成 63A。

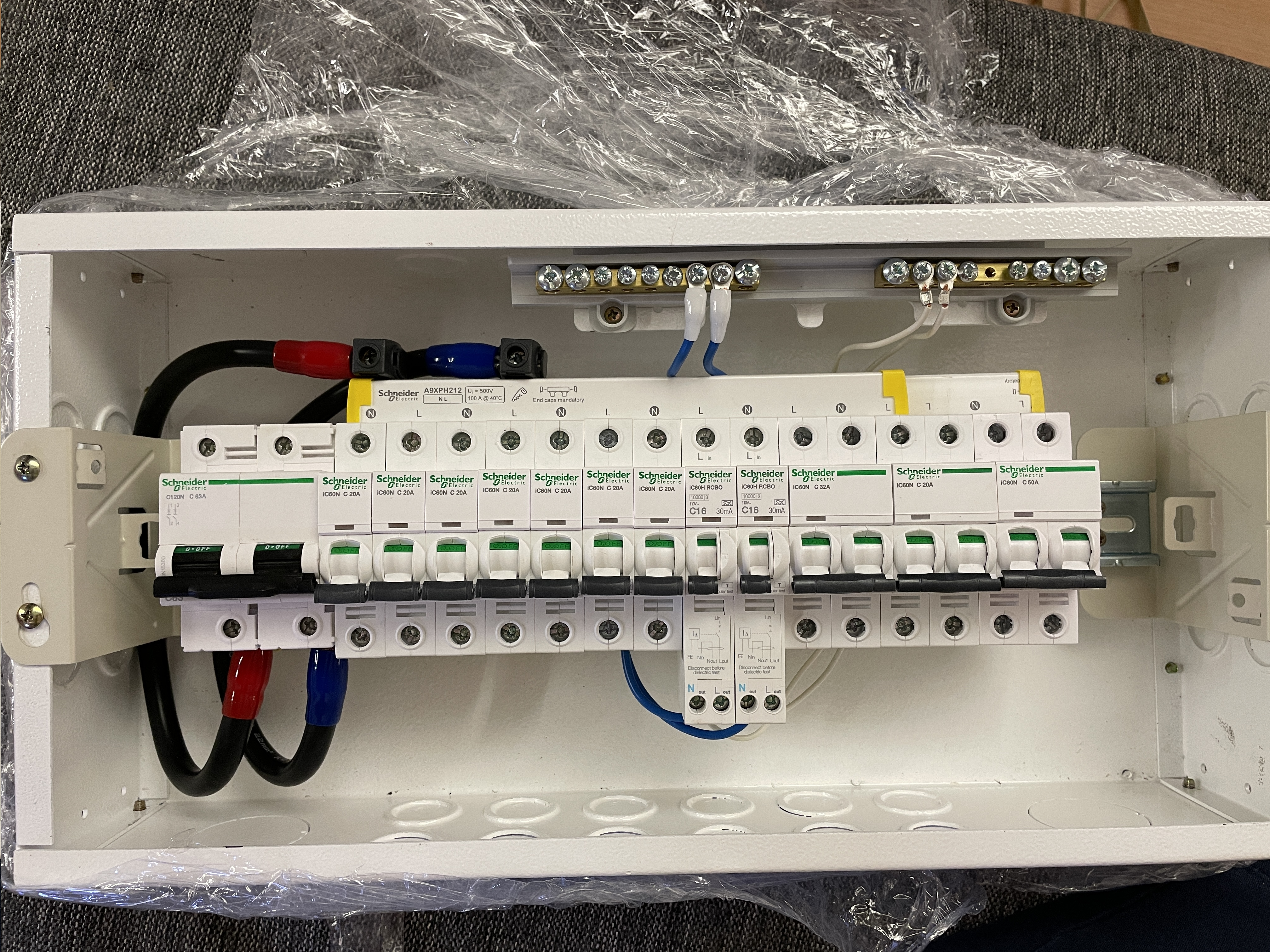

這是 5F 用的配電盤將面板拿掉的樣子。最左邊那顆就是 63A 的 C120N 進線開關。其實 63A 可以換成 iC60N 的小顆開關，不過因爲我是在最後一刻才更換，盤廠那邊來不及換，就沿用原來的設計了。

右邊整排的 iC60N 系列開關都用上方的 100A 匯流排接起來，因此除了進線開關的輸出要用兩根線接到匯流排之外，沒有其它的並聯線，但全部的 iC60N 開關都已經分兩相並聯在一起了，用匯流排配線就是這麼簡潔好看。

中間有兩顆比較長的開關，那是 iC60N 的 RCB 漏電斷路器，它是斷路器跟漏電偵測二合一的開關。當年我用 Merlin Gerlin 的開關時，漏電開關是另一顆叫 Vigi 的開關，要跟正常的斷路器靠在一起用機械連桿連接，所以斷路器加上 Vigi 會用掉兩倍的空間。而 1P 的 RCB 開關跟 1P 的斷路器寬度則是一樣的，省下不少空間。不過這個 RCB 非常貴，一顆要將近 2000 塊，大概可以買 7 顆 1P 的斷路器。

單相 220V/110V 的系統，由於 220V 的兩根線都是火線，所以 220V 用電都要配 2P 的斷路器。之前在做大樓的 380V/220V 配電盤時，由於三相的 220V 其中一根是地線，所以不管是 110V 還是 220V 迴路，都可以用 1P 的斷路器。

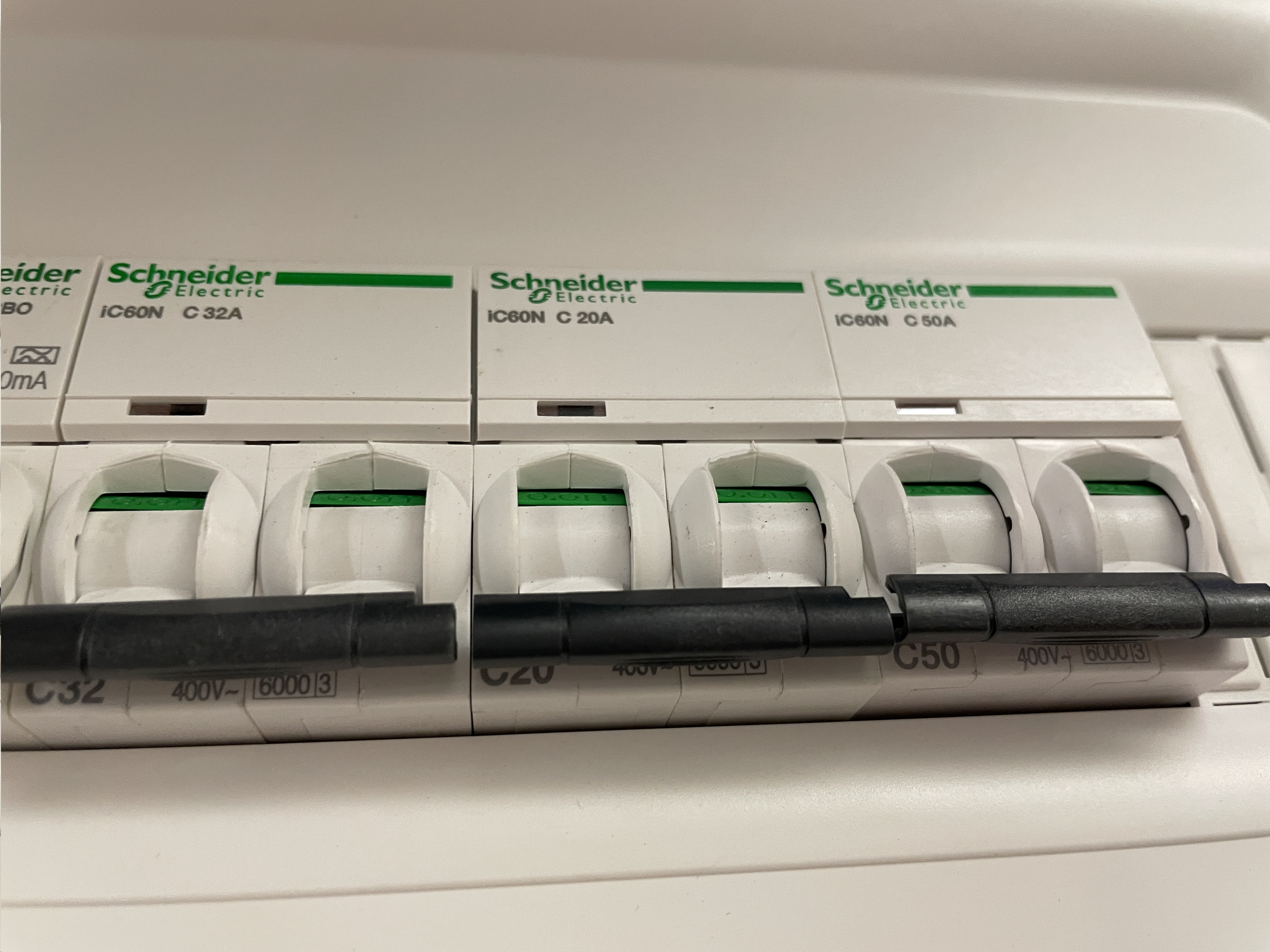

最右邊的三顆 2P 開關，32A 是冷氣主機的迴路、20A 是廚房 IH 爐子的迴路、50A 是往 6F 配電盤的迴路。

這是 6F 的配電盤，乍看之下跟 5F 的很像，不過迴路的數量少了一些，也沒有大顆的 C120N 開關。三個 20A 的 2P 開關分別是給兩台冷氣主機以及樓上廚房的 IH 爐用的。

由於 6F 的配電盤還有一些空間，我想裝兩顆淘寶上買的電力分析表上去。這個表蠻炫的，可以測量電壓、電流、頻率，也可以計算功率、累加功率。不過單相三線式要正確計算總功率的話，需要裝兩顆這種表，分別測量兩個 110V 對中性線的功率，再累加起來。如果直接測量 220V，如果兩邊不平衡、中性線上有電流，就會造成測量不準確。

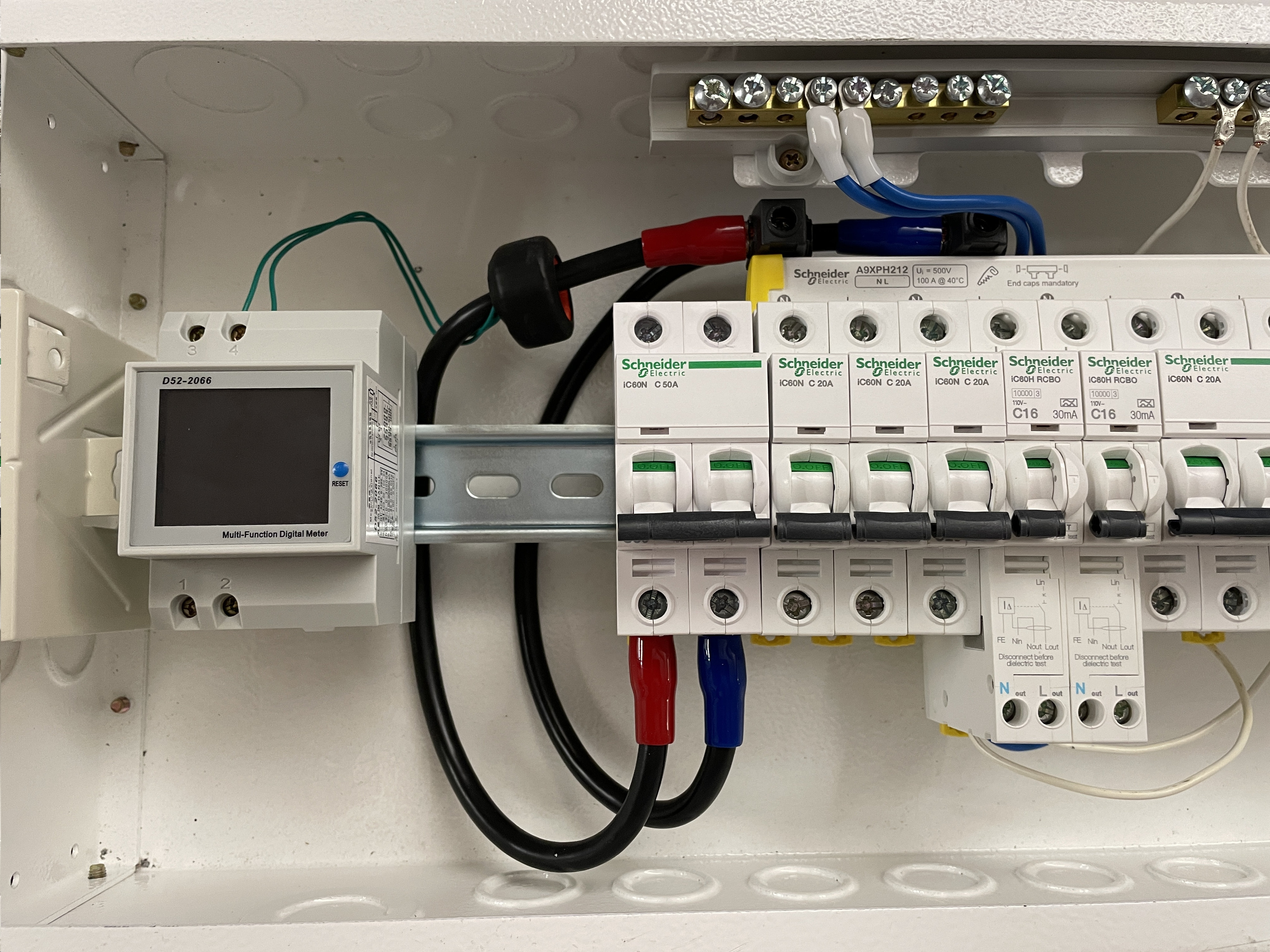

這種電力分析表要靠比流器測量電流，因此比流器要套在進線的那兩跟很粗的線上。爲了避免比流器的線拉太長，我打算把電力分析表裝在最左側，把整排開關往右移。

我手上目前只有一顆這個表，我又在淘寶下單買了一顆，等兩顆都裝好我再把 6F 的配電盤拿去工地。

5F 的盤因爲已經完全裝滿了，沒有空間裝這種 on-rail 的電錶，所以我要另外想辦法裝電力監測表頭。這種分析表還有另一種 68mm * 38mm 標準方形表頭開孔的版本，但我還沒想到有沒有辦法在箱體上開兩個 68mm x 38mm 的方孔來容納這個表頭。

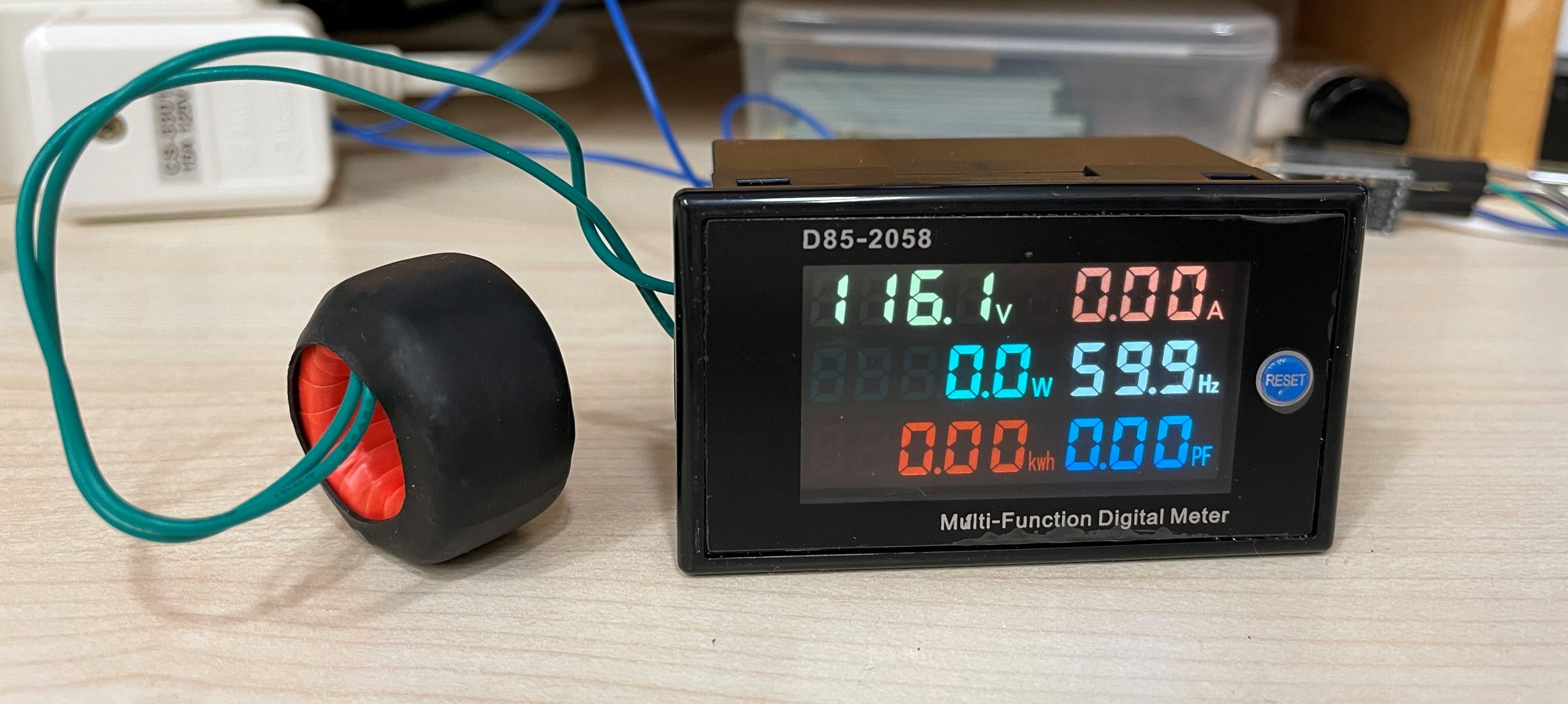

這個表頭顯示的內容跟 on-rail 的錶差不多，但它比較小，可以裝進 70mm x 40mm 的標準儀表開孔中。我當年爲 380V/220 配電盤設計的三個電流表就是這種規格的，沒想到十年之後，同樣體積的表頭已經進化到可以分析電源了。  左邊那顆就是它附的 100A 比流器，待測的線路要從中間穿過去，才能測量電流。

面板蓋上去之後，電力表就完美的鑲在盤面上。

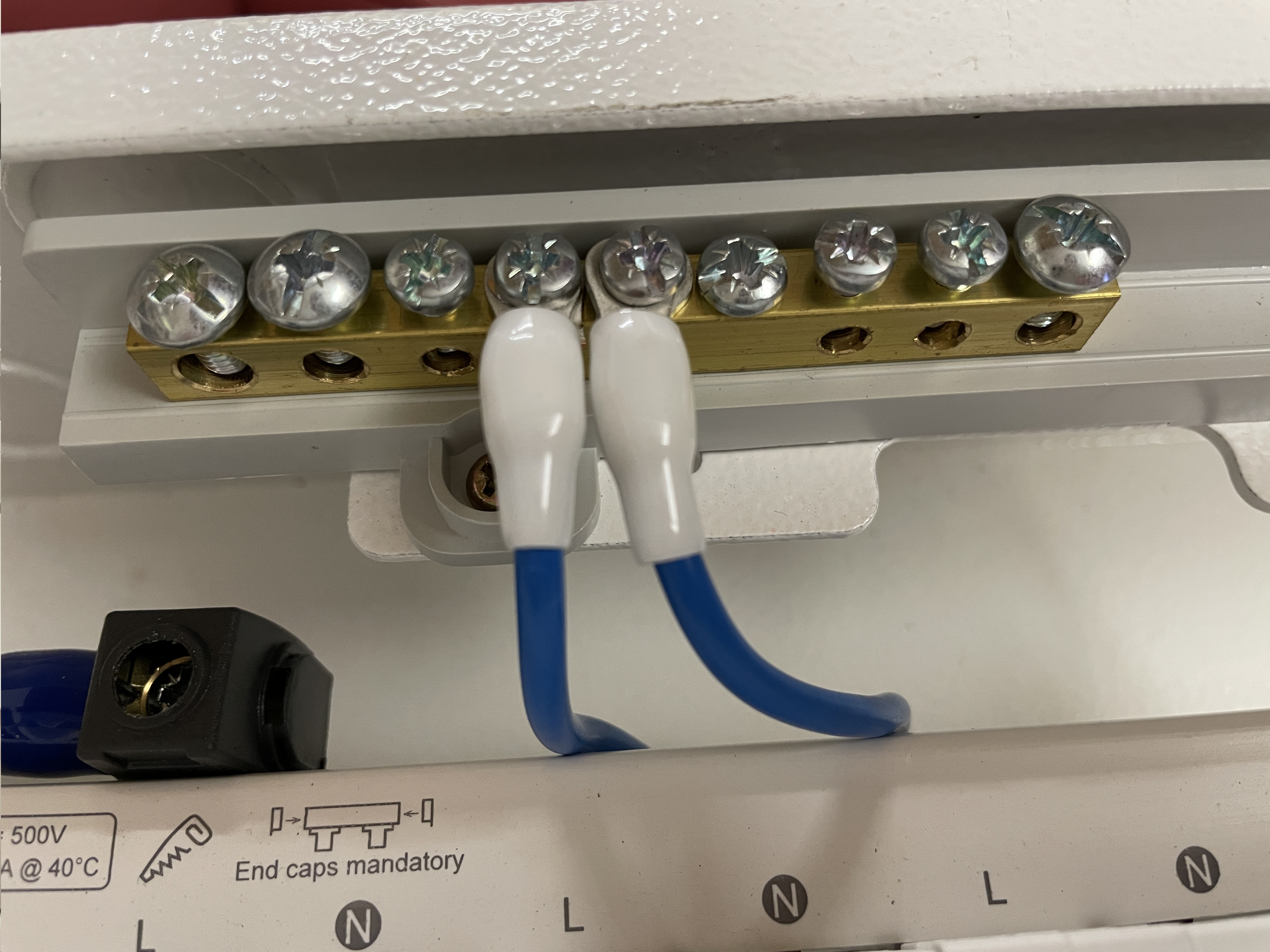

這是盤內用來連接中性線的銅排，看起來就很可靠。

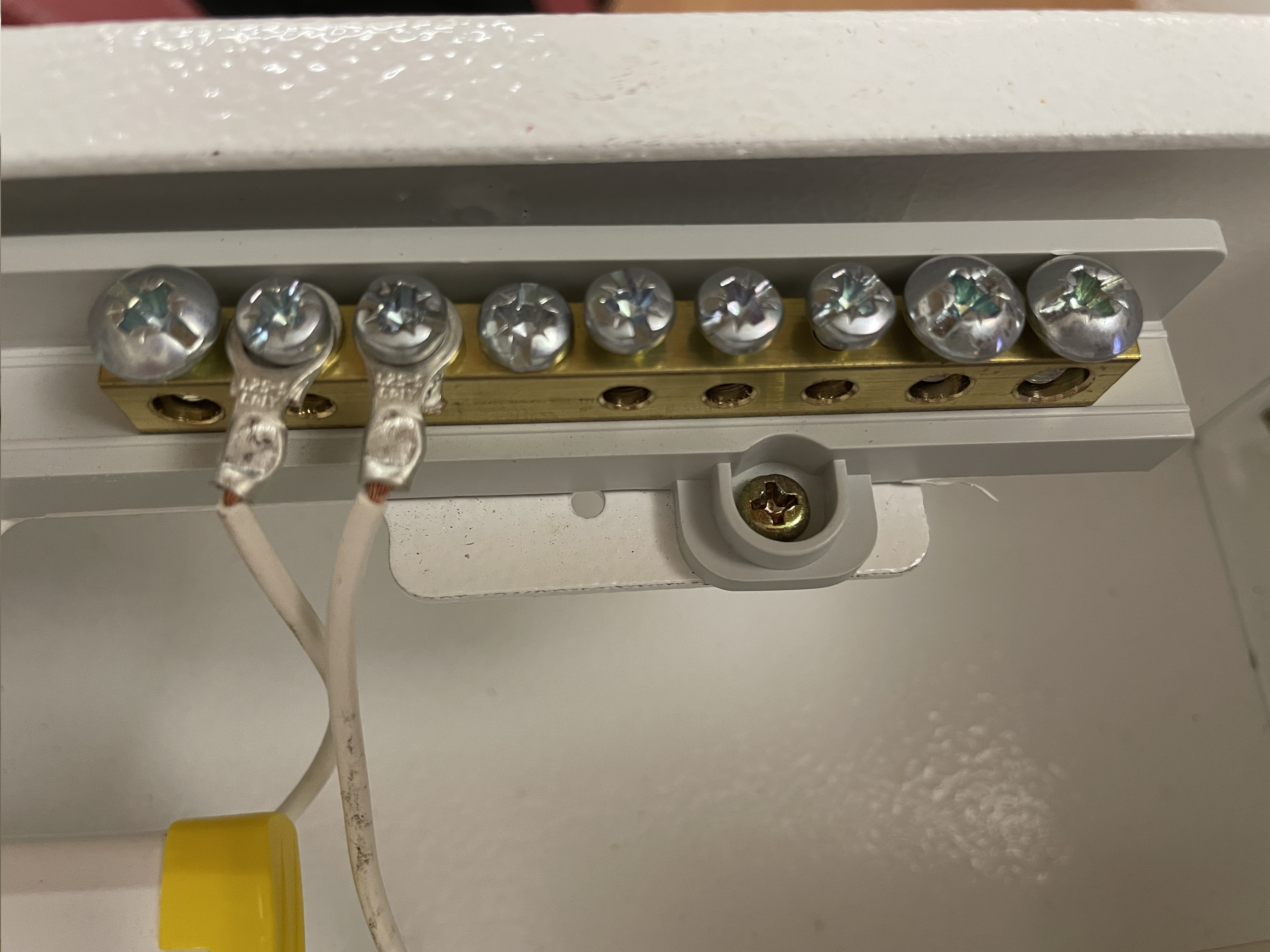

這是地線用的銅排。已經連接上去的那兩根線就是 RCB 漏電斷路器的地線。不過這棟 30 年的房子的電力系統並沒有地線，位在 5F 我們也沒辦法自己打地棒，因此全部配完線之後地線要接到哪裡去，我還在傷腦筋。
