一波三折的FTTH安裝

由 Bird · 已發表 2014/04/15 · 已更新 2014/05/22

大概在三月初的時候, Guava 接到中華電信的來電, 說我們大樓新拉了光纖, 可以供裝 100M/20Mbps 的光世代, 價錢只比我們現在用的 20M/5M 光世代要貴一百多塊, 還送一年基本的 MOD 套餐.

這麼好康的事我們當然不會拒絕, 所以就約了時間讓中華電信來施工.

我們家現行的 20M/5M 光世代是 2006 年 10 月安裝的, 走的是 FTTB 架構. 但 FTTB 裡的那個 “B” 並不是我們家大樓, 而是後面新蓋的大樓. 我們家大樓完工的時候還沒有 FTTB 這種東西, 大樓的管道間和機房空間也無法讓中華電信設置 FTTB 機房, 所以一直要到附近有新的大樓, 也能安裝 FTTB 的機房後, 這一代才能供裝光世代.

當時 FTTB 的架構是將光電轉換點設置在新大樓的機房內, 再用跳接銅纜的方式把附近想要安裝光世代的用戶拉到 FTTB 機房內. 如此一來, 銅纜的長度就變成只有幾百公尺, 相較於原先直達內湖機房的五六公里, 自然可以用 VDSL 供裝速度更高的網路.

我一開始其實沒聽懂中華電信的意思, 以為他們只是在推升速專案, 可以用原來的電路無痛升級. 當初 FTTB 裝好時是 10M/2M, 後來升速成 20M/5M, 也不需要來施工. 因此我還在納悶為什麼改 100M/20M 需要來施工呢 ?

光纖真的到府

HiNet 的施工人員第一次來的時候, 我剛好在美國出差. 我還記得那時候是半夜三更, Guava 打電話來說施工人員有問題要問我, 我就直接和他們通上電話了.

一問之下我才發現事情跟我想的完全不一樣, 100M/20M 的安裝方式是 FTTH 光纖到府, 他們真的要拉光纖進到我們家裡來.

我本來怎麼樣都不相信他們有辦法讓光纖走銅線的管子進來, 因為我印像中的光纖都是很脆弱的, 不能大角度彎折, 不能拉扯, 不能壓, 這麼脆弱的線要怎麼拉過原來走銅線的管道, 進到家裡來呢 ?

但是施工人員告訴我說, 他們現在用的光纖是 3M GGP 超耐彎光纖, 只要銅線拉得到的地方, 光纖就拉得到.

這下我知道他們是認真的, 但另一個麻煩來了.

看得到吃不到

當初裝潢時, 因為我大幅移動了電話和第四台進線的位置, 所以水電師傅沒有用原來配線箱裡的線管走線. 剛好我需要進線的地方後面就是樓梯間, 水電師傅就直接在牆上打了個洞, 把電話線, 第四台, 和 BS 的天線一起從那個洞拉進來. 為了保護纜線, 穿牆的地方有用蛇型管套起來, 但糟糕的是這幾條線進來之後轉了幾個大彎, 加上蛇型管的摩擦力, 讓這幾條線卡得非常緊, 完全抽不動.

HiNet 的施工人員有一種專長就是抽線, 他們很自豪抽過各式各樣奇怪的明管暗管, 轉大彎的, 分岔的, 中間有障礙的, 他們都有辦法處理. 但遇到我們家這個卡死的線管, 他們一點辦法都沒有. 施工人員來了兩三次, 其中有一次還帶了一位據說特別厲害的拉線師傅, 最後還是無功而返.

這中間我一度想要放棄, 問他們如果我不拉光纖, 直接用銅線升速的話, 能不能裝 100M. 我還聽說過有種用兩條 50M VDSL 供裝 100M 的方法, 最差應該可以這樣做吧 ?

機房查了之後回覆我, 如果直接升速的話, 只能到 60M, 至於 50M 雙線的做法, 因為我們這邊的 VDSL 機房不支援, 所以沒辦法這樣供裝.

明明光纜就在牆後走過去, 但我就是找不到方法把它拉進來, 看得到吃不到, 真是嘔啊.

最後, 我只好放棄 100M, 告訴機房請他們幫我改 60M 並派工.

本來我以為這樣就結束了, 沒想到有一天 HiNet 的施工人員又拿著 60M 的派工單跑來, 我一看還是拉光纖的派工單. 他們一直說服我想辦法把光纖拉進來, 因為我們家到後面大樓的 FTTB 機房其實已經有段距離, 差不多是 60M 的上限, 照這樣看來就算申裝 60M, 實際跑起來大概不會足 60M.

還是得打洞

看在他們這麼有誠意的份上, 我決定釜底抽薪, 在牆上再打一個洞讓這條光纖進來.

為了打這個洞, 我翻遍了之前裝潢時留下的施工照片, 為的是尋找電視牆這一端出線口的大概位置. 樓梯間那邊的洞看得到, 但電視牆這一側已經封在壁板後面看不到. 我必需確認它的大概位置, 以決定新的孔要打在哪, 萬一不小心讓新的孔從電視牆上穿出來就糟了.

最後找了水電師傅來, 在原來的洞斜下方打了一個新的洞, 出口剛好在電視櫃下方的機櫃裡. 但這裡有個小小的意外: 水電用了冷氣冷媒管的銑頭打了一個直徑大概四吋的洞, 這洞大到貓都鑽得進來… 我回家時看到時都傻眼了. 只好等施工完成後, 我再用發泡劑把它填起來.

終於等到你

打好洞後, 終於約好最後來施工的時間. 前幾次他們過來都是 Guava 在家處理, 這次因為牽涉到機櫃裡的拉線, 我決定請假在家看他們施工.

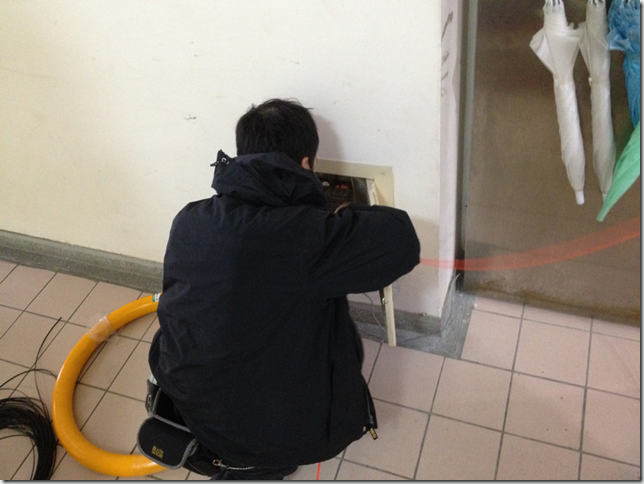

第一件事, 要先從光纖接線盒裡把光纖跳出來. 我們這棟樓的光纖接線盒是裝在奇數樓層, 所以要先把光纖拉到五樓.

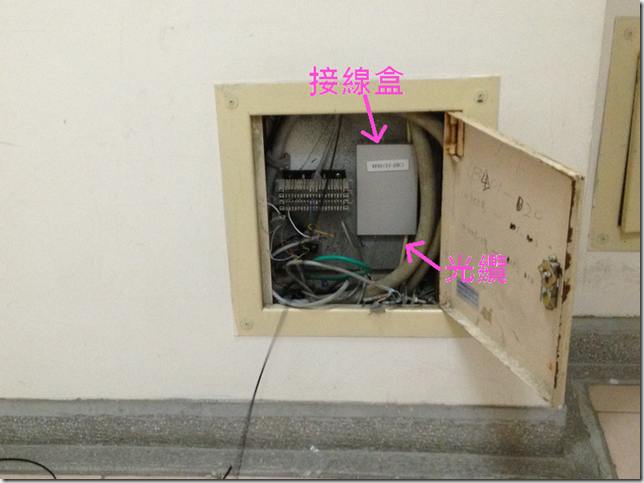

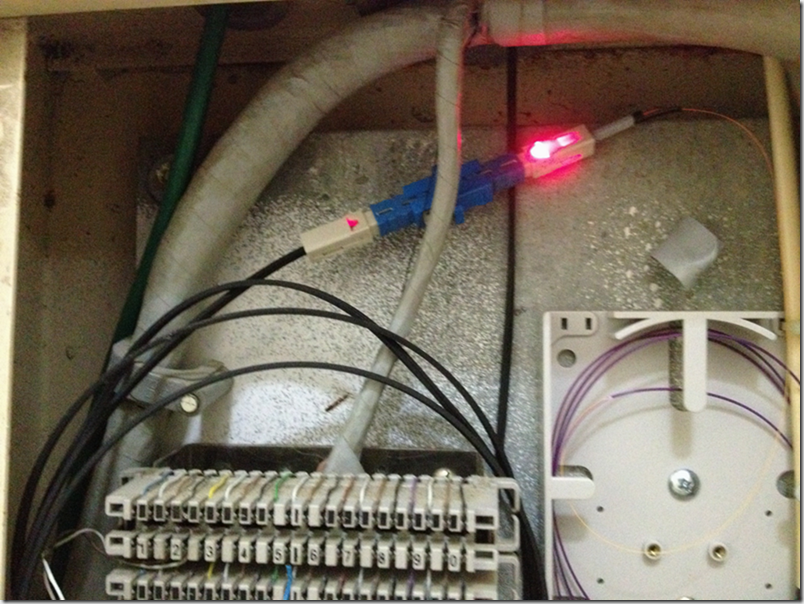

這就是位在五樓樓梯間的電信配線箱. 除了原來的銅線跳接盤外, 多了一條細細的光纜和一個光纜接線盒. 我們這棟大樓一層是兩戶, 三樓以上到十八樓是住家, 所以一棟有 32 戶. 我問了一下施工人員, 這條光纜足夠所有的住戶安裝嗎 ? 他說看起來應該不夠, 因為每兩層樓一個接線盒, 盒子裡只有出兩條線, 也就是說只有一半的住戶可以安裝 FTTH, 先搶先贏. 當然大樓的光化機房那邊應該是有留足夠的線路, 如果真的 16 路都裝滿了, 可以再拉一條 16 芯的光纜上來.

跟銅纜相比, 光纜真的很細啊, 照片中那條 16 芯的光纜比 Cat 5 的網路線粗不了多少.

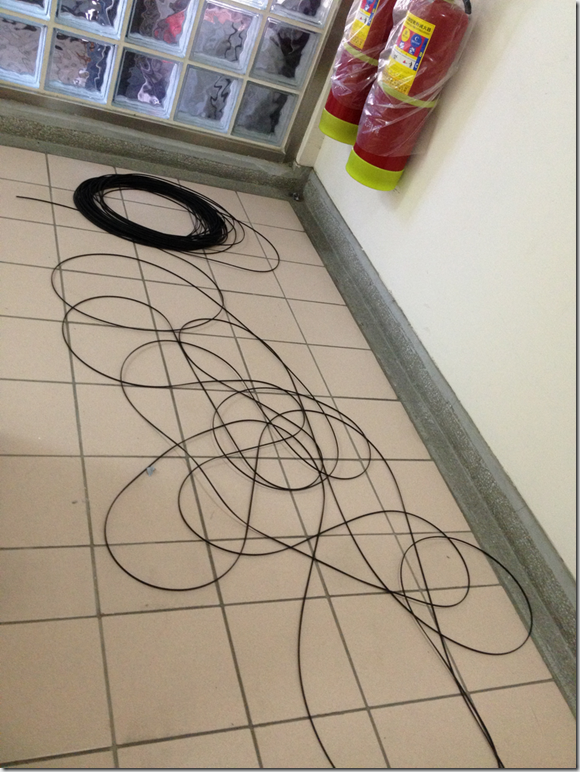

這就是今天施工的主角: 3M GGP 超耐彎光纖. GGP 的意思是 Glass-Glass-Polymer, 這是 3M 的專利, 根據 3M 網站上的說明, 它在原來玻璃光纖的被覆層中加了一層聚合物:

這層聚合物塗層可以改變光纖在高度折彎時, 作用於內芯的應力分佈, 大幅增加光纖的機械強度.

原廠網站上甚至有這麼一張圖:

這… 光纖居然可以這樣打結, 真的完全顛覆我對光纖的印像, 也難怪中華電信的人一開始就說銅線走得到的地方光纖就走得到.

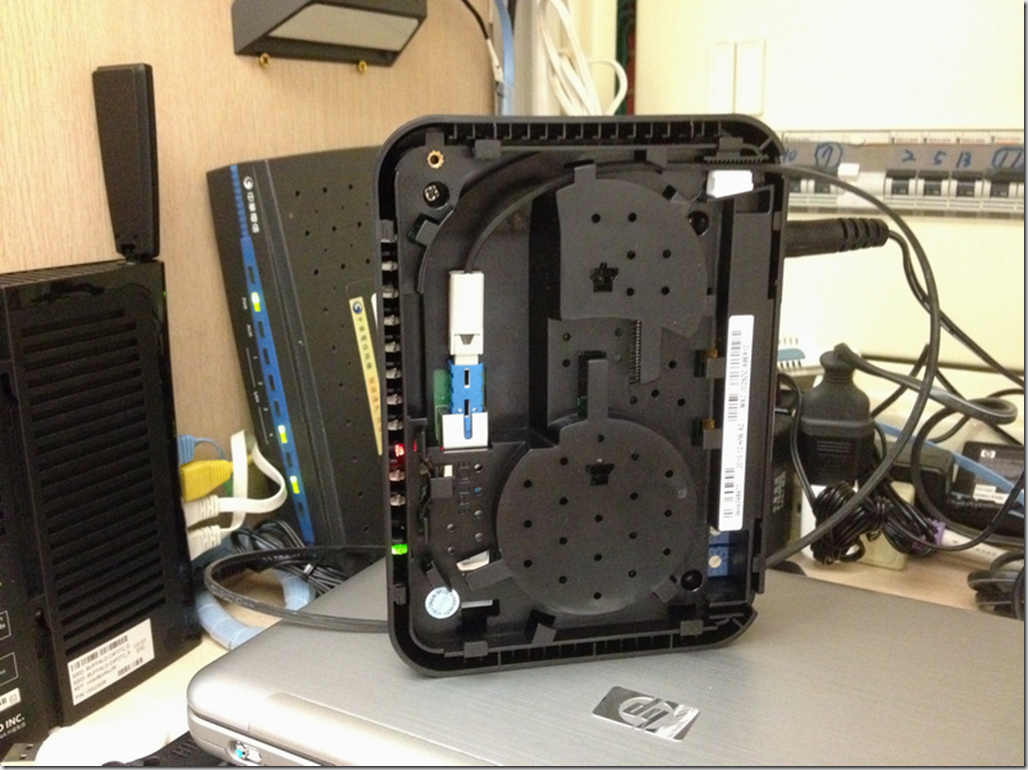

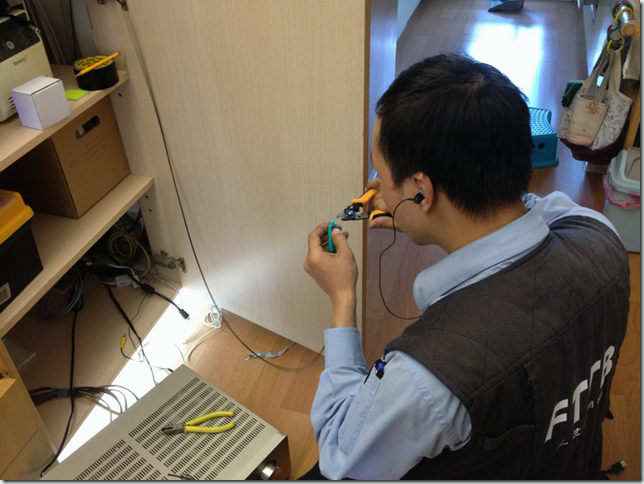

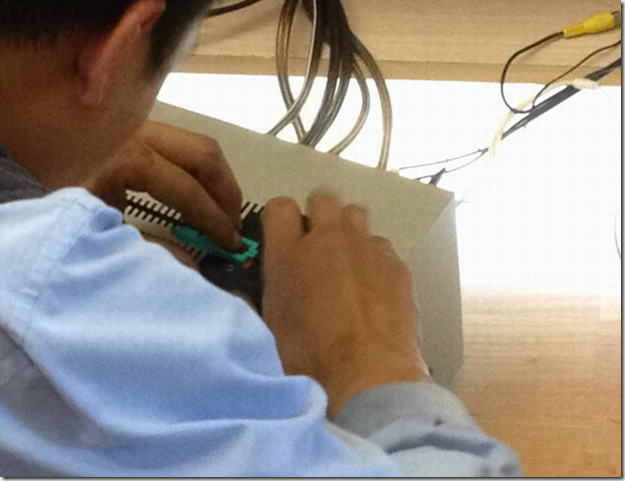

把光纖經由新打的洞拉進室內, 再經過我預留的線槽到機櫃後, 就要開始安裝 ONU 了. 中華電信每一代的終端設備都有個聽起來很專業的縮寫, 最早的 ADSL 用的終端叫 “ATU-R”, 是 “ADSL Transceiver Unit Remote” 的縮寫. 因為當初有一批 Cisco 的 ATU-R 造型圓圓的, 被暱稱為小烏龜, 後來就有很多人把 ATU-R 叫做小烏龜, 但其實 Cisco 那批 ATU-R 設備的數量並不多, 後來都被國產的 ATU-R 取代了, 所以真正看過小烏龜本尊的人其實不多.

後來進入了光世代後, 最後一哩改為 VDSL, 那台終端設備就叫做 VDSL modem. 其實它是一台 VDSL 對 Ethernet 的 bridge, 在我們換 FTTH 之前, 家裡也是擺那一台.

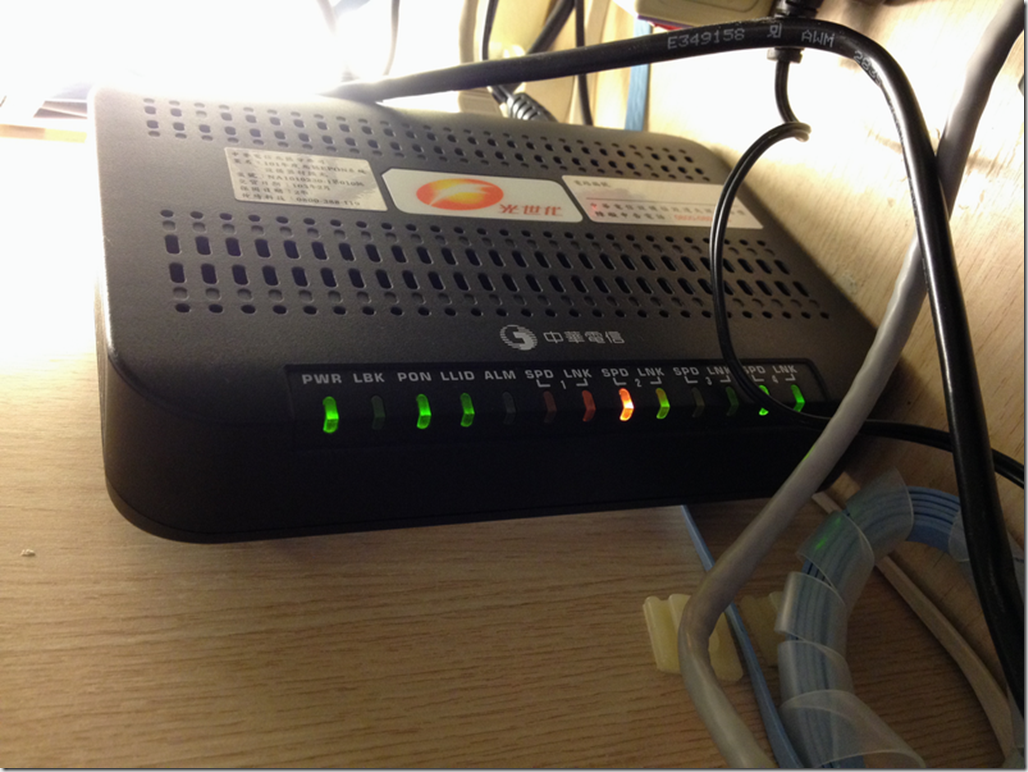

而 FTTH 的終端設備叫做 ONU, 意思是 “Optical Network Unit”. 這些名字實在沒什麼創意, 也沒有一致性. 中華電信如果懂得 marketing 的話, 光是幫這小盒子取個亮眼一點的藝名就可以為企業形象加分不少.
