Day 11 空調配管 吊機安裝

今天下班後去到工地時, 正好遇到空調的人在大門口收東西上車離開. 上樓去看, 發現書房的吊隱式室內機已經吊上去了, HRV 全熱交換機也掛上去了.

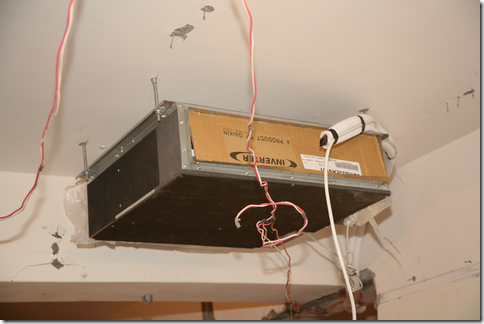

照片上這台就是大金的 HRV 全熱交換換氣機, 型號 VAM250GJVE, 換氣量每小時 250 立方公尺.

本來打算裝康乃馨的就好, 但是因為空調報價出來, 康乃馨 150m^3/hr 的跟大金 250m^3/hr 的差不到一萬塊, 大金又有 bypass 的功能, 就決定用大金了.

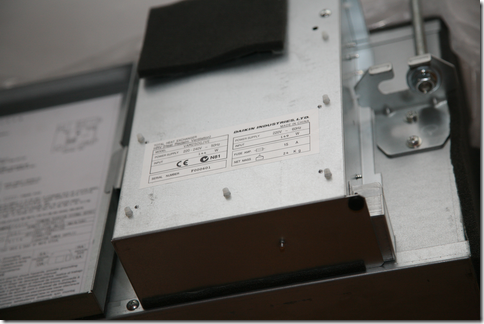

機器側邊的標示, 我特別選了 220V 的機種, 以配合我們家的 220V 固定用電. 這台機器耗電 150W.

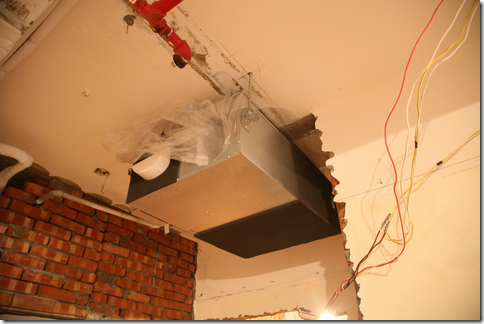

另外一台已經吊上去的機器就是書房用的 3.5KW 級隱藏式室內機. 隱藏式室內機的單價雖然低一些, 但整體安裝的費用卻高很多, 因為還要做出風口, 迴風口, 遙控線路這些額外的工程, 因此除非萬不得已, 不要用隱藏式的.

那我們的書房為什麼會裝隱藏式的呢 ? 因為整間書房完全沒有牆面可以吊室內機, 有牆的地方都是書櫃啦.

這兩台因為要埋在天花板裡, 因此要先施作. 剩下的三台室內機和裝在後陽台的 10KW 級室外機, 就等最後再裝.

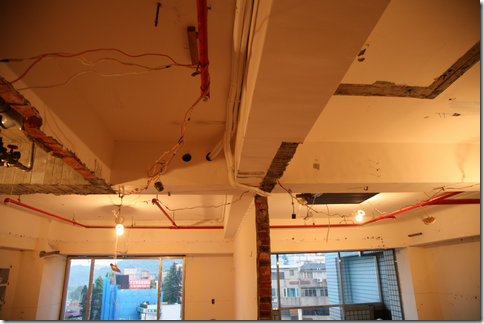

R410a 用的冷媒銅管也拉好了. 銅管實是比原來冰水系統用的水管要好走一百倍呀.

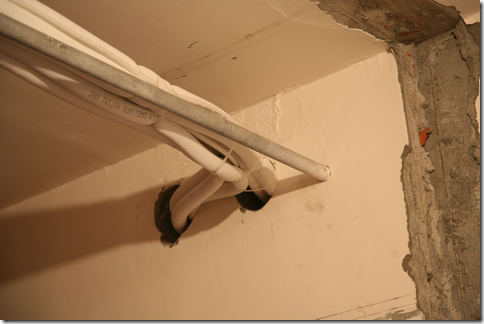

原來兩隻冰水管穿樑的地方, 走四對銅管還有找. 不過換氣機的三吋管要通往後陽台, 就得另外找出路了.

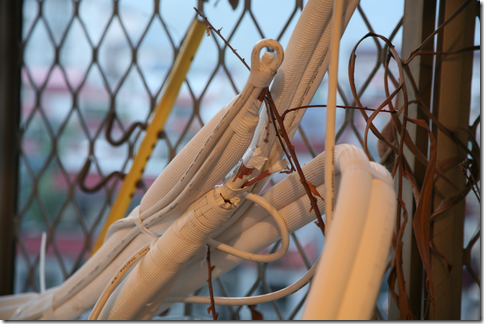

雖然裝機時還會抽真空及站壓, 但是為了避免銅管內被汙染, 施工中的銅管一定要封起來. 這是管子拉到後陽台的地方.

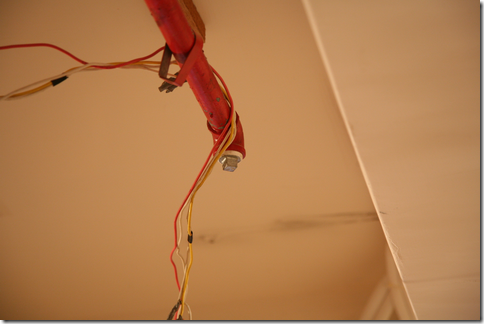

為了吊這兩台機器, 修改了兩處消防灑水頭, 而其它的頭為了改短, 部份也暫時先用堵頭封起來.

***

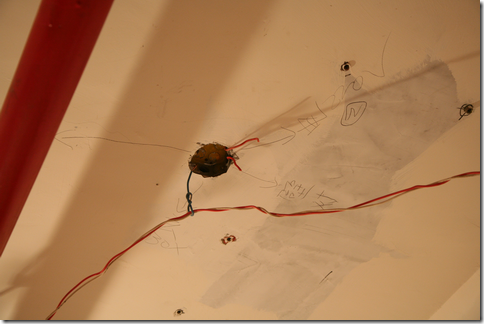

水電正在認真地查線, 連天花板上的過線孔都被他們找出來哪條路通往哪裡. 壁燈 ? 我怎麼不知道我們家哪裡有壁燈 ?

左邊是我設計的配電盤配置和尺寸圖, 右邊是迴路配相表. 謝宇書把它們印出來貼在牆上, 請工人們照表操課.

謝宇書貼在牆上的, 浴室裡的龍頭及其它配件的施工規範. 選用埋壁式龍頭可以避免熱水管外露的問題, 不過我後來想想, 如果我裝了恆溫熱水器, 水溫設在淋浴的溫度, 就算熱水管外露也不會燙人呀…

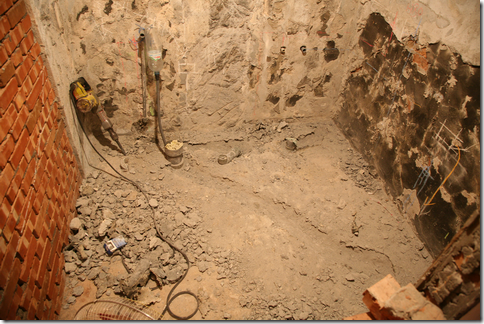

浴室的糞管開始移位. 為了在地面上打溝槽, 又出現了頑皮豹, 真是對不起鄰居呀…

地上出現一盒各色粉筆, 看起來就是水電用來在牆上塗塗抹抹用的粉筆.
