還是自己動手修吧

我放在辦公室用的紅外線無線耳機又壞了… 這是第二次.
這個耳機是去日本渡蜜月的時候, 最後一天在新宿西口電器街買的, 型號是 Victor HP-ALW800, 非常便宜又簡單的無線耳機. 剛剛發現 PCHome 有在賣, 居然要價 NT$2990, 真的是用搶的… 我當初買的時候, 日幣的價錢都不到 2990…
這次是電池的充電電路有問題. 它的發射器上有一個可以充一顆四號電池的地方, 設計來充耳機用的電池. 正常的狀況下, 把電池放進去, 面板上有一個紅色的 LED 會亮起來, 但是今天我發現它不會亮了.
那個 LED 雖然是用來指示有沒在充電, 不過它裡面其實沒有充電控制電路, 也就是說如果我把電池一直放著, 它燈就一直亮著, 並不會像其它比較聰明的充電器, 在充飽電後或是過了多久之後自動停止充電.

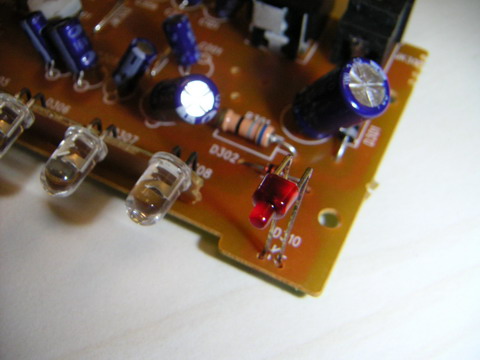

把機器拆開, 發現那個 LED 看起來一片焦黑, 燒掉了吧.

更令我驚訝的是, 它的充電電路就是: 電源, 串一個電阻, 串過 LED, 再串到被充電的電池. 這是哪門子的充電電路啊, 既沒有 CC 也沒有 CV, 更不用說負 delta V 了, 勉強說是一個… 限流電路吧. 我想設計的人就是賭說電流小, 就算四號鎳氫一直放在上面充十天, 頂多也只是電池發點熱, 不會有危險.
既然拆了, 順便研究一下電路.

板子的正面, 單面的電木板, 看不到任何主動元件. 它應該沒有這麼神, 用 discrete 零件就可以做出紅外線耳機的調變跟發射吧 ?

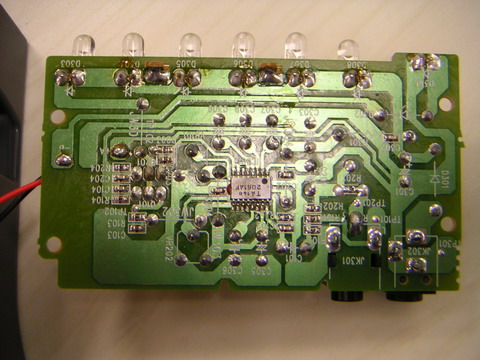

原來 IC 在背面. 看來這是紅膠製程的 TH/SMT 板子, 這顆 IC 跟其它的 TH 零件一起過 wave soldering.

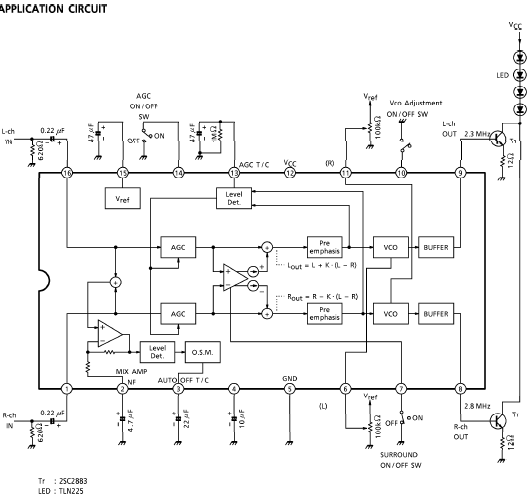

IC 上面寫 “TA148 2061AF”, 其中 148 三個字比較小, 可能是 date code, 查了一下, Toshiba 有顆 IC 叫 TA2061AF, 是用來做紅外線耳機的發射器的, 應該就是它. Application circuit 長這樣:

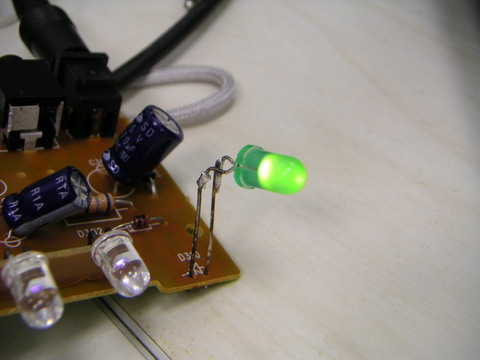

先換一顆 LED 上去. 手上沒有品相堪用的 DIP LED, 去 lab 的廢品盒裡撈了一顆綠色 3mm 霧面的, 把腳接長再焊上去.

原來的 LED 是 1mm 紅色的, 殼上開的洞也只有 1mm, 這顆 LED 塞不進去. 所以我用熱融膠灌到洞裡, 讓它變成導光柱, 再把 LED 放上去.

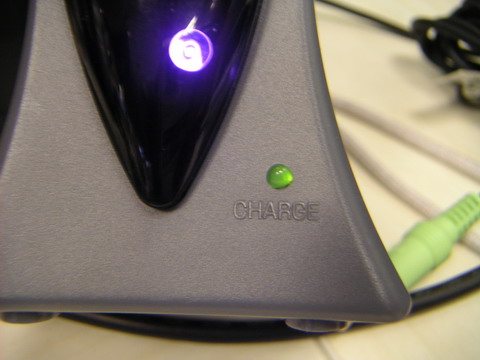

看起來還蠻像一回事的.

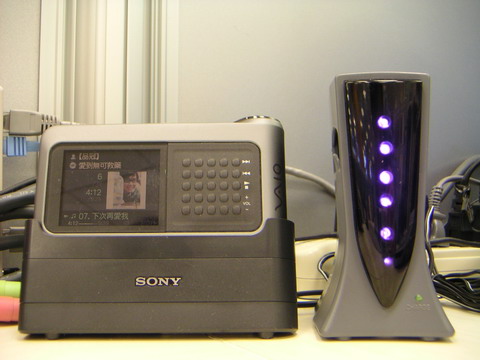

因為數位相機看得到紅外線二極體發出的紅外光, 照片中那個閃著紫白色光芒的就是發射用的紅外線 LED. 眼睛是看不到的.
