卡西歐, 還我一顆電池
我有一隻當兵時買的卡西歐 PROTREK 登山錶, PRG-50. 這隻 PRG-50 是 triple senor 系列的, 它有溫度, 壓力, 跟磁場的 sensor, 所以可以提供高度, 氣壓, 電子指南針等資訊. 比較特別的是, PRG-50 是第一代的 Tough Solar 系列太陽能手錶, 它內建可充電的鋰電池, 可以透過錶面上的太陽能電池充電, 因此理論上是不用換電池的.
理論歸理論, 現實總是殘酷的. 卡西歐第一次做這種可以用太陽能充電的大型登山錶就出包了.
不只 PROTREK, 幾乎所有的第一代使用 Tough Solar 的卡西歐電子錶都出問題了.
典型的症頭就是, 在使用一年到三年不等之後, 錶內的鋰電池就開始出現蓄電能力不足的問題, 剛開始是冷光點不亮, 電子指南針不能用等; 接下來就是只要一動到冷光或指南針, 手錶就整隻 reset; 末期症狀就是電池完全無法蓄電, 手錶必需在照得到光的地方才能動, 只要一到暗處, 就完全不能動了.
我的這隻 PRG-50 大概在使用兩年後開始出現這個問題, 因為買的是水貨, 沒有保固, 所以沒有去找台灣卡西歐. 某次在台北車站那邊剛好問到有家鐘錶行可以換它的電池, 就花了 800 塊換了一顆它的電池.
結果不知道是卡西歐的設計有問題還是全世界的那批鈕扣型鋰充電電池品質都有問題, 這次換了之後更慘, 大概一年左右電池就不行了. 這次我實在懶得理它了, 反正時間跟日期的功能還正常, 我就將就著用, 沒有指南針跟高度計對日常生活影響不大, 倒是沒有冷光比較不方便.
它裡面的充電電池編號是 CTL1616, 用 Google 打 “Casio”, “CTL1616”, “Malfunction” 等關鍵字可以找到一大堆抱怨電池無法蓄電的文章. 這顆電池似乎是卡西歐特別為手錶開發的, 因為完全找不到它在公開市場上的資訊. 不過我發現 Sony 也有做這個系列的電池, 網頁在這裡.
原來 CTL 是 Cobalt Titanium Lithium 的意思, 這種電池用了鈷, 鈦, 鋰三種金屬離子. 陰極是鋰鈷氧化物, 陽極是鋰鈦氧化物, 充飽時的電壓在 2.5V 上下.
***
這顆電池要自己買來換幾乎不可能, 連一般的鐘錶行都很難找到現貨. 前陣子發現大陸網站上有人提到, 它將壞掉的 CTL1616 拿掉, 換成常用的一次鋰電池 CT1616, 錶也可以動, 而且似乎不會有不良影響. CR1616 的電壓比較高, 是 3V, 而 CTL1616 充飽時最高也只有 2.6V, 我覺得會有一點點風險.
另外一個問題是, Tough Solar 會對 CTL1616 充電, 雖然我想那麼小片的太陽電池應該沒辦法產生多大的電流, 但是這個充電電流若加在 CR1616 上不知道會不會造成危險 ? 要爆炸應該是不太可能啦, 沒有那麼多的能量, 但是也許會造成漏液之類的問題.
不過我還是決定來試試看, 因為電子錶沒有冷光實在蠻令人困擾的…

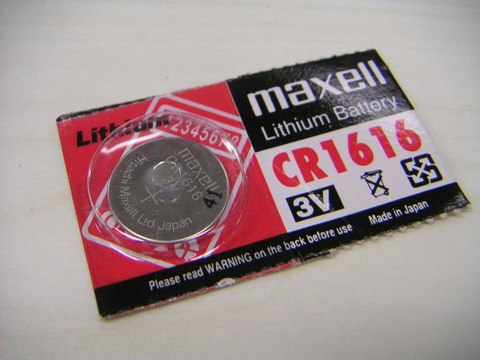

我在光華買了 CR1616, 一顆 25 元. 買 CTL1616 價錢可以買 32 顆這個.

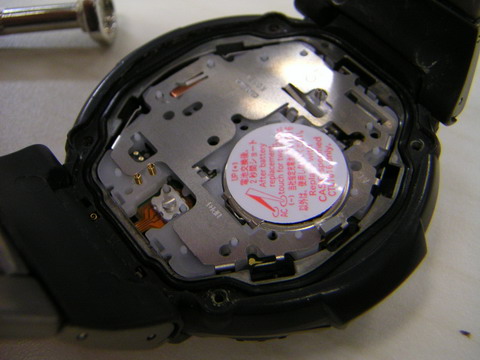

卡西歐的錶都不難拆, 背面四顆小螺絲鬆開, 背蓋就可以整個拿下來. 要小心的是不要把防水膠圈弄掉.

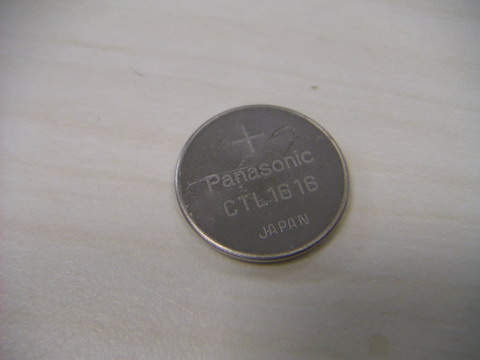

這是換下來的 CTL1616, Panasonic 做的.
背蓋本體是不鏽鋼的, 但是電池的下方有一片黃銅, 我猜有散熱的作用. Tough Solar 在極端的狀況下充電時 (比如說大中午的太陽下) 可能會造成電池發熱.

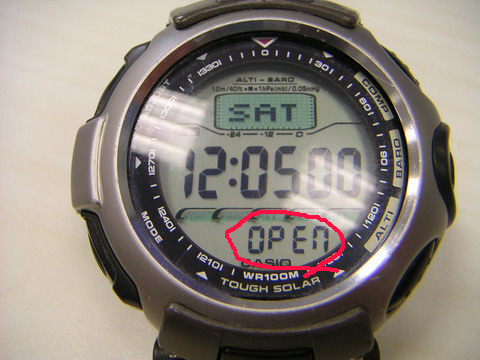

最有趣的是, 手錶居然會知道背蓋被打開了. 我把背蓋拿掉, 但電池還留在裡面時, 錶面會顯示 “Open”.

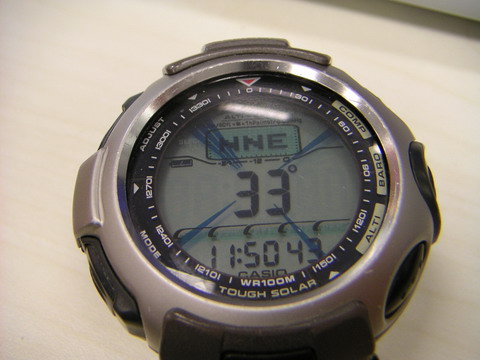

最後把電池換好了, 久違的電子指南針終於又可以用了.

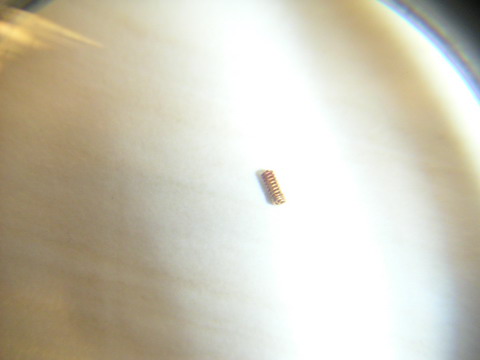

尷尬的是, 不知道哪裡多了一支小彈簧, 找不到地方裝回去…
彈簧應該是在電池右上方的小洞，頂住背蓋照片左上角的地方。
就是因為電池用的快才要用充電的，換了一次電池不是更尷尬?
那片印著 D13 的東西好像是 buzzer 吧?
我有一支跟你不同 model 的, 沒有太陽能充電, 換電池之後要找 reset, 不然根本不開機….
真的耶, 經你這麼一說, 那一片看起來真的很像 buzzer.
卡西歐的電池上不都有貼一張貼紙, 告訴你換完電池要怎麼 RESET. 手錶這種電路板寸土寸金的東西, 什麼都要省, Power On Reset 電路一定不會做的啦.
請教閣下，自2006-10換用 CR 1616鋰電池後， 有無不良後果？我的錶是STR 201好像也有電力問題，其實換電池不見得比充電麻煩，所以您的經驗很寶貴。謝謝!
應該還有一片橡皮才對, 小彈簧應該是用來接到 D13 那個 buzzer, 蓋上橡皮後, 會看到有個洞是開著, 插上小彈簧手錶才會有聲音,至於 OPEN 的問題在你的圖片應該秀出來了, 有兩個並排的小彈簧應該是對著那一小片黃銅, 用來偵測開蓋的. 但更進一步的是想提供一個情況給你參考 : 它應該會有兩個小彈簧在太陽能電池與電子錶之間(STR-201是如此), 移去後可以避免充電的問題.
先說在前面, 可能不好拆, 別拆壞了.
剛好我的電池也壽終正寢了,
找到這篇寶貴的資訊…
但,那個Reset動作還是不了~
看圖上只知道是用鑷子把兩個點短路..不知道那(AC)和(-)分別是指哪裏呢?
感謝告知囉!
首先感謝作者細緻的拆解描述；
那個小彈簧貌似應該是背面上端連接感應器的三個小孔中有個圓孔里的，其實你的第二張照片里有顯示。。。；我的小彈簧也是打開背板的一瞬間彈出來的，貌似能在那一瞬間彈出，只可能是靠近邊緣的地方，不大會是靠近電池倉這種中間地帶；我的電池最近也是表現不正常了，所以上網來搜索怎么解決，呵呵
本人於93年5月購買PPG-50T型,平時很少使用,但有置於窗戶邊接受陽光充電,96年6月使用時發現無法測量高度,當時不知原因是電量不足,前日再使用時,按測高造成日期時間歸零,錶面閃爍’CHARGE’字樣,原因揭曉,更換電池又要傷腦筋了!!
我的型號是PRG-80L，已經用了二十一個月，各種顯示功能是都正常，但錶帶卻出了問題。
第一次錶帶快斷時沒注意到，剛好又在搬家，搬完之後錶帶就斷了，只是想說這是一支能上山下海的手錶，怎麼會如此脆弱？花了七百大洋換新之後就開始注意錶帶的狀況了。
沒想到時隔約一年，錶帶又有腐爛的現象，快要斷了；這一年之中我都是很小心的戴，不敢做用力的動作，但結果下場仍是如此，不禁讓人懷疑它的品質。
To: cca
跟據個人2x年Casio電子錶經驗，錶帶請多花些錢買金屬錶帶，帆布材質幾年就須換新，這是正常的。
您好，我也有一支casio protrek 50的錶，我想請問你在換電池之前是不是電子指北針及高度計、氣壓計都不能用，而且切換回時間的顯示會出現短暫的Err訊息？？還想請問手錶上的電池量表我的是顯示全滿的，目前在想到底是哪裡的問題。另外在強烈日光下高度計又恢復正常了…，星期日去爬山的時候天氣超好的，高度計居然活過來了，可是後來晚上他又恢復成無高度計的狀態，真是傷腦筋啊？？在想要去換電池還是買一個新款的。
不錯的經驗分享.我從別處看到有人用和您相同的方法用在石英錶上,結果一天快了五分鐘,不曉得您的電子表是否有類似情形或不同症狀.
http://www.mobile01.com/topicdetail.php?f=376&t=329768&p=5
2年半前,參照這篇第一次更換 CR1616,當時彈簧沒有掉出來…
12/23 換第2顆 CR1616,而我為了拍照,把手錶翻面,結果也是掉出一顆彈簧…
在手錶翻面之前我有先拍照,確定只看的到3顆彈簧,經過仔細檢查才發現,右下角的螺絲孔內也有一顆彈簧,但是這顆不會掉出來,所以RPG-50 應該有5顆彈簧,我後來是把掉出來的彈簧,放入左上角的螺絲孔內
順便解釋一下…
我有用電錶量過,接觸電池的彈片,是與太陽能板連在一起的,跟彈簧沒有關係,太陽能板用手電筒照射後,會產生2.6V 左右的電壓
我正在换 不知道 能不能 更换成功 谢谢 你的经验， 这是在网上能找的 仅有的2片文章之一（还有篇是英文的）， 哈哈。
我的casio prg-50 也用了很多年了,目前已換了兩次電池及一次錶帶(去寶島修理),這個月在太陽下充電時,發現手表中間竟然產生一團黑影,剛好遮住分鐘的顯示,不知道還能不能再修理使用 ???
我的也出问题了，网上搜了好久才发现楼主的文章，很有启发。明天我就去买块电池试一下。我在四川
我的pgr50為何換了電池（1616)卻所有按鈕壓了都無反應？？明明已reset過了(AC)和(-)接觸2秒以上…請問有哪位大大能指導一下呀？
可是我的背蓋沒開就顯示OPEN了！
我是在前天按鈕被誤觸到，我聽到嗶聲一看就這樣了！
